تعويض القدرة التفاعلية منخفضة الجهد: مفتاح تعزيز كفاءة نظام الطاقة

مع التطور السريع للصناعة الحديثة والنمو المستمر في الطلب على الكهرباء في القطاع السكني، يتزايد تعقيد أنظمة الطاقة يومًا بعد يوم. في شبكات توزيع الجهد المنخفض، يُولّد الاستخدام الواسع للأحمال الحثية، مثل المحركات والمحولات ومكيفات الهواء، كميات كبيرة من الطاقة التفاعلية، مما لا يقلل فقط من معامل القدرة لأنظمة الطاقة، بل يزيد أيضًا من خسائر الخطوط وتقلبات الجهد. وباعتبارها وسيلة أساسية لتحسين جودة الطاقة وتعزيز كفاءة النظام، تُوازن تقنية تعويض الطاقة التفاعلية منخفضة الجهد بفعالية بين العرض والطلب على الطاقة التفاعلية، وتُقلل من خسائر الطاقة الكهربائية، وتضمن التشغيل الآمن والمستقر للمعدات من خلال التصميم العلمي لأجهزة التعويض. تنطلق هذه المقالة من المفاهيم الأساسية لتعويض الطاقة التفاعلية، وتشرح بشكل منهجي أنواع أجهزة التعويض، ومبادئ عملها، واستراتيجيات اختيارها، وتأثيرات تطبيقاتها العملية، مُوفرةً مراجع شاملة لتحسين أنظمة الطاقة.

أولا: المفاهيم الأساسية وأهمية تعويض القدرة التفاعلية

1.1 ما هو تعويض القدرة التفاعلية؟

في أنظمة الطاقة المترددة، يتطلب نقل الطاقة الكهربائية وتحويلها نوعين من دعم الطاقة: الطاقة الفعالة (P) والطاقة التفاعلية (Q). الطاقة الفعالة هي الطاقة المستخدمة مباشرةً لأداء العمل، مثل تشغيل المحركات ومعدات التدفئة، بينما الطاقة التفاعلية هي الطاقة التي تحافظ على التحويل المتناوب للمجالات الكهربائية والمغناطيسية، والتي تستخدمها الأحمال الحثية بشكل أساسي لإنشاء مجالات مغناطيسية وضمان التشغيل السليم للمعدات. توفر تقنية تعويض الطاقة التفاعلية الطاقة التفاعلية المطلوبة للأحمال الحثية من خلال توصيل مصادر الطاقة التفاعلية مثل المكثفات، مما يقلل الطاقة التفاعلية المنقولة عبر الشبكة، وبالتالي تحقيق توازن الطاقة في النظام.

1.2 الأدوار الأساسية لتعويض القدرة التفاعلية

• تحسين معامل القدرة : معامل القدرة، وهو نسبة القدرة الفعالة إلى القدرة الظاهرية، يعكس كفاءة نظام الطاقة مباشرةً. عادةً ما تؤدي الأحمال الحثية غير المعوضة إلى انخفاض معامل القدرة (عادةً أقل من 0.7). يمكن لتعويض القدرة التفاعلية أن يزيد معامل القدرة إلى أكثر من 0.9، مما يُخفف من عبء نقل الطاقة التفاعلية على الشبكة.
• تقليل خسائر الخطوط : وفقًا لقانون جول-لينز، تتناسب خسائر الخطوط طرديًا مع مربع التيار. يُقلل تعويض القدرة التفاعلية من التيار التفاعلي في الخطوط، مما يُقلل خسائر الخطوط بنسبة 30% إلى 50%، ويُوفر الطاقة الكهربائية بشكل ملحوظ.
• تحسين جودة الجهد : يُسبب نقص القدرة التفاعلية انخفاضًا في الجهد عند أطراف الخطوط، مما يؤثر على تشغيل المعدات. تُثبّت أجهزة التعويض مستويات الجهد، مما يمنع مشاكل مثل احتراق المحرك وأعطال المعدات الناتجة عن تقلبات الجهد.
• زيادة سعة المعدات : تُحدَّد سعة المحولات والكابلات والمعدات الأخرى بالطاقة الظاهرية. يُقلِّل تعويض القدرة التفاعلية السعة التي تشغلها، مما قد يزيد من خرج الطاقة الفعالة للمعدات بنسبة تتراوح بين 10% و20%.

II. الأنواع الرئيسية ومبادئ عمل أجهزة تعويض القدرة التفاعلية منخفضة الجهد

2.1 أجهزة تعويض القدرة التفاعلية المتوازنة

تعد أجهزة تعويض القدرة التفاعلية المتوازنة من أكثر معدات التعويض التقليدية استخدامًا في شبكات توزيع الجهد المنخفض، وهي مناسبة للسيناريوهات ذات الأحمال ثلاثية الطور المتوازنة نسبيًا، مثل أنظمة الري الزراعية وورش العمل الصناعية الصغيرة.

2.1.1 الهيكل ومبدأ العمل

يتكون الجهاز من وحدة تحكم، ومجموعة مكثفات، وآلية تحويل (ملامس أو ثايرستور)، ومكونات حماية. تحسب وحدة التحكم معامل القدرة الحالي للنظام والطلب على القدرة التفاعلية من خلال المراقبة اللحظية لجهد ثلاثي الطور وتيار أحادي الطور. عندما ينخفض معامل القدرة عن الحد المحدد، تُشغّل الوحدة تلقائيًا السعة المقابلة لمجموعة المكثفات؛ وعندما يتجاوز معامل القدرة حد القطع، تُفصل مجموعة المكثفات لتحقيق تعويض ديناميكي.

2.1.2 شروط التبديل ومنطق التحكم

• حالة التشغيل: عامل القدرة < 0.9 (قابل للتكوين)، وتيار الخط > عتبة الحمل الخفيف (عادة 20% من التيار المقدر)؛
• حالة إيقاف التشغيل: عامل القدرة > 0.95 (قابل للتكوين)، أو جهد الخط > 1.1 مرة الجهد المقدر؛
• منطق الحماية: عند اكتشاف الجهد الزائد أو التيار الزائد أو التوافقيات المفرطة، يتم إيقاف تشغيل مجموعة المكثفات على الفور لمنع تلف المعدات.

2.1.3 تحليل القيود

تفترض أجهزة التعويض المتوازنة أحمالًا ثلاثية الأطوار متماثلة، ولا توفر سوى تعويض إجمالي للقدرة التفاعلية ثلاثية الأطوار. في الشبكات الكهربائية الفعلية، غالبًا ما تُعاني الأحمال السكنية والتجارية من اختلال التوازن ثلاثي الأطوار. في مثل هذه الحالات، قد يتعرض الجهاز لتعويض زائد في أحد الأطوار وتعويض ناقص في طور آخر، مما يُقلل من فعالية التعويض أو حتى يُسبب الرنين.

2.2 أجهزة تعويض القدرة التفاعلية المتدرجة المنفصلة الطور

من أجل معالجة اختلال التوازن ثلاثي الطور، تعمل أجهزة تعويض القدرة التفاعلية المتدرجة المنفصلة حسب الطور على تحقيق تعويض طور مستقل من خلال تقنية تحكم متطورة، وهي مناسبة لسيناريوهات التحميل المعقدة مثل شبكات التوزيع الحضرية والمباني الشاهقة.

2.2.1 الخصائص التقنية والمزايا

يعتمد الجهاز تصميم كشف وتبديل مستقل ثلاثي الطور. تراقب وحدة التحكم جهد وتيارات وقوة رد فعل كل طور في الوقت الفعلي، مما يوفر تعويضًا دقيقًا لقدرة رد الفعل لكل طور من خلال مجموعات مكثفات أحادية الطور متدرجة. بالمقارنة مع التعويض المتوازن، تشمل مزاياه الأساسية ما يلي:

• حل انحرافات التعويض الناجمة عن اختلال توازن الحمل ثلاثي الطور؛
• تجنب التعويض الزائد في ظل ظروف التحميل الخفيف؛

• دمج وظيفة قمع التوافقيات للتكيف مع بيئات التحميل غير الخطية.

2.2.2 استراتيجية التبديل وآلية الحماية

• التبديل المنفصل حسب الطور: يتحكم بشكل مستقل في سعة التشغيل للمكثفات في المراحل A وB وC استنادًا إلى حسابات القدرة التفاعلية لكل مرحلة؛
• الاستجابة الديناميكية: تستخدم آليات تبديل الثايرستور لتحقيق سرعات استجابة بمستوى ميلي ثانية، والتكيف مع تغييرات الحمل السريعة؛
• حماية التوافقيات: تتميز بوحدة مدمجة للكشف عن التوافقيات والتي تقوم تلقائيًا بإيقاف تشغيل المكثفات عندما يتجاوز التشوه التوافقي الكلي للجهد (THD) 5%.

ثالثًا: مبادئ اختيار وتكوين أجهزة تعويض القدرة التفاعلية

3.1 الأساس الأساسي للاختيار

3.1.1 تحليل خصائص الحمل

• نوع الحمل: تتطلب الأحمال المقاومة البحتة (مثل الإضاءة) الحد الأدنى من التعويض، في حين تحتاج الأحمال الحثية (مثل المحركات) إلى تعويض ذي أولوية؛
• تقلب الحمل: يمكن للأحمال المستقرة (مثل خطوط الإنتاج) استخدام تعويض ثابت، في حين تتطلب الأحمال المتقلبة (مثل المصاعد) تعويضًا ديناميكيًا؛
• التوازن ثلاثي الطور: يجب استخدام أجهزة تعويض منفصلة الطور في السيناريوهات التي يتجاوز فيها عدم التوازن 10%.

3.1.2 حساب معلمات النظام

• حساب عجز القدرة التفاعلية: بناءً على إجمالي سعة الحمل وعامل القدرة الحالي، احسب سعة التعويض المطلوبة باستخدام الصيغة Q=P×(tanφ₁-tanφ₂) (حيث P هي القدرة الفعالة، وφ₁ هي زاوية عامل القدرة قبل التعويض، وφ₂ هي زاوية عامل القدرة المستهدفة)؛
• كشف محتوى التوافقيات: قياس أطياف التوافقيات باستخدام أجهزة تحليل جودة الطاقة. تتطلب السيناريوهات ذات التوافقيات الخامسة والسابعة الهامة استخدام مفاعلات ترشيح؛
• بيئة التثبيت: تتطلب البيئات ذات درجات الحرارة العالية والرطوبة أجهزة ذات تصنيف حماية IP44 أو أعلى.

3.2 مخططات الاختيار للسيناريوهات المختلفة

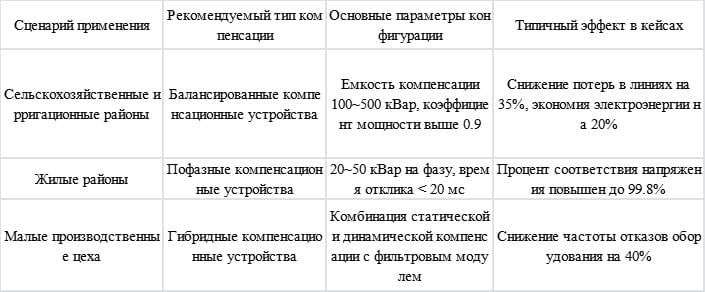

3.3 ملاحظات التثبيت والتشغيل

• ينبغي تركيب مجموعات المكثفات بالقرب من مراكز التحميل لتقليل طول خط التعويض؛
• اعتماد التبديل الجماعي مع عدم تجاوز سعة كل مجموعة 20% من السعة الإجمالية لتجنب تأثيرات التبديل؛
• أثناء التشغيل، قم بقياس منحنيات عامل القدرة وتحسين عتبات التبديل لمنع الدورات المتكررة.

رابعًا: المشاكل الشائعة وحلول أجهزة تعويض القدرة التفاعلية

4.1 تحليل أسباب تأثير التعويض الضعيف

4.1.1 التعويض الزائد والتعويض الناقص

يتجلى التعويض الزائد في ارتفاع معامل القدرة إلى أكثر من 1.0، مما يُدخل تيارًا سعويًا في الخطوط ويزيد من مخاطر ارتفاع الجهد؛ أما التعويض الناقص فيعني عدم وصول معامل القدرة إلى القيم المستهدفة، مما يؤدي إلى خسائر كبيرة دون معالجة. تشمل الأسباب الرئيسية: حسابات سعة التعويض غير الصحيحة، وتقلبات الحمل التي تتجاوز نطاقات استجابة الجهاز، وعدم تصحيح اختلال التوازن ثلاثي الأطوار.

4.1.2 التبديل المتكرر للأجهزة

عندما تتناوب الأحمال بين ظروف خفيفة وثقيلة، قد تتكرر دورات أجهزة التعويض قرب عتبات التبديل، مما يُقصّر عمر المُلامس ويؤثر على الشبكة. تشمل الحلول: زيادة تباطؤ التبديل (مثل ضبط نطاق العتبة بين 0.9 و0.95)، واستخدام تعويض مُتدرج لتقليل سعة التبديل الأحادية، واختيار مفاتيح الثايرستور غير التلامسية.

4.2 التداخل التوافقي وتدابير الحماية

التوافقيات الناتجة عن الأجهزة الإلكترونية الكهربائية (مثل محولات التردد والمقومات) قد تُسبب ارتفاع درجة حرارة المكثفات وخللًا في الحماية. تشمل تدابير الحماية ما يلي:

• المفاعلات المتسلسلة: قمع التوافقيات الخامسة والأعلى بمعدلات تفاعل تتراوح بين 4.5% إلى 6%؛
• مرشحات الطاقة النشطة: تمتص التيارات التوافقية بشكل ديناميكي، وتتحكم في التشوه التوافقي الإجمالي أقل من 5٪؛
• الكشف المنتظم: إجراء تحليلات الطيف التوافقي ربع السنوية وضبط معلمات التصفية في الوقت المناسب.

4.3 نقاط الصيانة والإدار

ة

• التفتيش اليومي: فحص المكثفات بحثًا عن الانتفاخ وتسرب الزيت، وفحص جهات اتصال الموصل بحثًا عن الاحتراق؛
• الاختبار المنتظم: قم بقياس قيم السعة ومقاومة العزل سنويًا للتأكد من أن التوهين في السعة لا يتجاوز 10٪؛
• مراقبة البيانات: تسجيل معامل القدرة، وسعة التعويض، والبيانات الأخرى عبر وحدات تحكم ذكية لتحليل تأثيرات التعويض وتحسين الاستراتيجيات.

V. تأثيرات التطبيق العملي والتطوير المستقبلي لتعويض القدرة التفاعلية

5.1 حالات التطبيق النموذجية

عانى نظام توزيع الجهد المنخفض الأصلي في أحد المجمعات السكنية من انخفاض معامل القدرة على المدى الطويل إلى أقل من 0.8 نتيجةً لاختلال توازن الأحمال ثلاثية الأطوار، مع معدلات فقدان في الخطوط بلغت 12% وانخفاضات متكررة في الجهد خلال فترات الذروة الصيفية. بعد التحديث باستخدام أجهزة تعويض متدرجة منفصلة الأطوار (3 مجموعات من مكثفات 20 كيلو فولت أمبير لكل طور)، زاد التعويض الديناميكي معامل القدرة إلى أكثر من 0.95، وخفض معدلات فقدان التيار في الخطوط إلى 7%، ووفر حوالي 80,000 ين ياباني من تكاليف الكهرباء السنوية، وحسّن استقرار الجهد بشكل ملحوظ.

قام مصنع آلات صغير بتثبيت أجهزة تعويض متوازنة، مما أدى إلى زيادة معامل القدرة من 0.72 إلى 0.93، وخفض تيار خرج المحول بنسبة 15٪، وتقليل تسخين المحرك، وإطالة عمر خدمة المعدات بحوالي عامين، وتحقيق فترة استرداد الاستثمار لمدة 8 أشهر فقط.

5.2 اتجاهات التطوير التقني

• الذكاء : دمج تقنية إنترنت الأشياء للمراقبة عن بعد والتشخيص التلقائي، باستخدام خوارزميات الذكاء الاصطناعي للتنبؤ بتغيرات الحمل وضبط استراتيجيات التعويض بشكل استباقي؛
• التقسيم إلى وحدات : اعتماد وحدات تعويض موحدة لدعم التوسع المرن والتكيف مع نمو الحمل؛
• التكامل : الجمع بين تعويض القدرة التفاعلية وإدارة التوافقيات ووظائف الموازنة ثلاثية الطور لتعزيز أداء النظام الشامل.

السادس. الخاتمة

تُعدّ تقنية تعويض القدرة التفاعلية منخفضة الجهد أساسيةً في ترشيد استهلاك الطاقة، وخفض الاستهلاك، وتحسين الجودة، وتعزيز الكفاءة في أنظمة الطاقة. ويؤثر تطبيقها بشكل مباشر على كفاءة تشغيل الشبكة وموثوقيتها. ومن خلال الاختيار العلمي، والتكوين المدروس، والإدارة المُحكمة، تُعالج أجهزة تعويض القدرة التفاعلية بفعالية مشكلات مثل انخفاض معامل القدرة، وفقدان الخطوط الكهربائية المفرط، وعدم استقرار الجهد، مما يُوفر دعمًا عالي الجودة للطاقة للإنتاج الصناعي والحياة السكنية. ومع تطوير الشبكة الذكية، سيتطور تعويض القدرة التفاعلية نحو دقة وكفاءة وذكاء أكبر، ليصبح تقنيةً أساسيةً داعمةً لتحسين أنظمة الطاقة في المستقبل. وفي التطبيقات العملية، تُعدّ المخططات المُخصصة، القائمة على خصائص الحمل المُحددة، أساسيةً للاستفادة الكاملة من إمكانات تعويض القدرة التفاعلية في توفير الطاقة، وتعزيز تطوير أنظمة طاقة خضراء وكفؤة ومستدامة.
