في أنظمة الطاقة الحديثة، يلعب المفاعل دورًا حيويًا في الحفاظ على استقرار الشبكة وتحسين جودة الطاقة. ولا سيما في خطوط النقل ذات الجهد الفائق والجهد الفائق، تُعد المفاعلات عنصرًا لا غنى عنه. فهي لا تُوازن الطاقة التفاعلية فحسب، بل تُحسّن أيضًا توزيع الجهد وتُقلل من خسائر الطاقة في الخطوط.
مع ذلك، تُواجه المفاعلات أثناء التشغيل تحدياتٍ مُعينة، لا سيما في تصميم دوائر الإغلاق الكهربائي وكفاءتها . قد تُؤدي التكوينات التقليدية إلى عمليات تكرار وتأخير. تستكشف هذه المقالة وظائف المفاعلات، والمشاكل المُتعلقة بتصميم دوائر الإغلاق الكهربائي الحالية، والتحسينات المُقترحة ، استنادًا إلى حالات عملية من خطوط نقل 750 كيلو فولت.

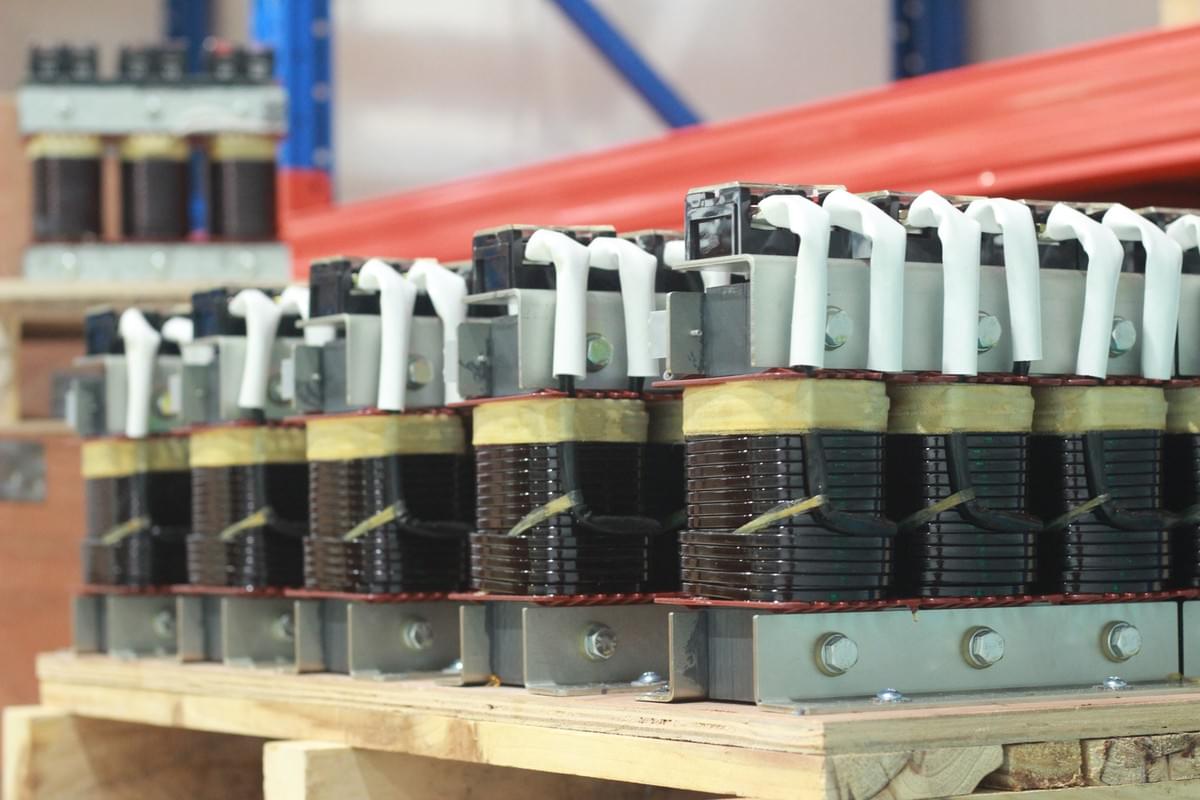

1. أهمية المفاعلات في أنظمة الطاقة
- تحسين توزيع الجهد – تعمل المفاعلات على تخفيف التأثير السعوي في خطوط النقل الطويلة، مما يقلل من مخاطر الجهد الزائد.
- موازنة القدرة التفاعلية - أثناء ظروف الحمل الخفيف، تمتص المفاعلات القدرة التفاعلية محليًا، مما يمنع تدفق الطاقة غير المعقول في النظام.
- قمع الجهد الزائد العابر - تعمل المفاعلات على خفض الجهد الزائد في سيناريوهات عدم التحميل أو التحميل الخفيف، مما يعزز استقرار النظام.
- تقليل خسائر الخطوط - من خلال التحكم في التيارات التفاعلية، تساعد المفاعلات على تقليل خسائر الطاقة غير الضرورية في النقل.
ولهذه الأسباب، يعد المفاعل قطعة أساسية من المعدات في مشاريع نقل الطاقة الكهربائية بجهد 750 كيلو فولت.

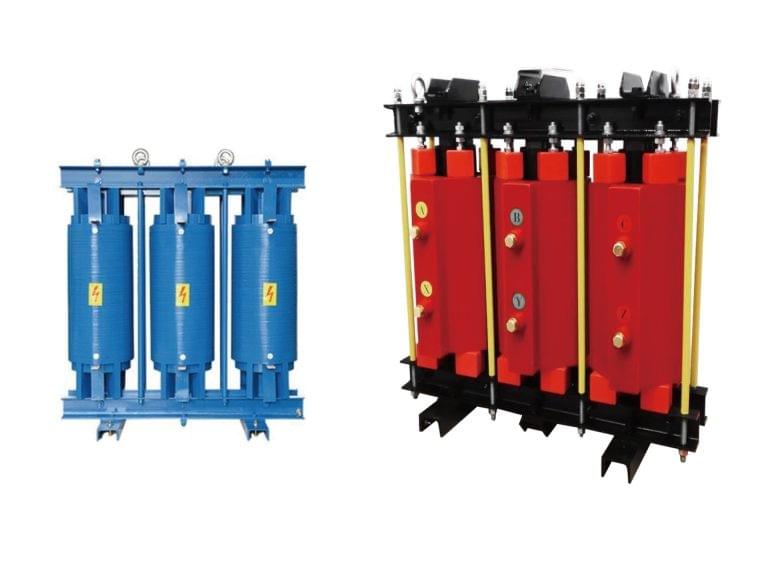

2. التصميم التقليدي لدوائر قفل المفاعلات بجهد 750 كيلو فولت
وفقًا لمتطلبات "الوقاية الخمس" للوائح شبكة الكهرباء الوطنية، صُممت دوائر الإغلاق لمنع التشغيل الخاطئ. تقليديًا، تُدمج نقاط التلامس المغلقة عادةً لمفاتيح عزل المفاعل في دائرة إغلاق مفاتيح تأريض الخطوط.
يعمل منطق التصميم هذا على النحو التالي:
- يمكن تشغيل مفتاح التأريض فقط عندما يكون كل من مفاتيح عزل الخط ومفاتيح عزل المفاعل مفتوحين.
- يضمن هذا عدم إمكانية حدوث التأريض عندما تكون الدائرة نشطة، مما يمنع بشكل فعال حدوث عمليات خاطئة خطيرة.
في حين أن هذا التصميم يحسن السلامة، فإنه يخلق أيضًا العديد من المشاكل:
- التكرار في الدائرة – تؤدي الاتصالات الإضافية إلى زيادة التعقيد.
- القيود التشغيلية - أثناء انقطاعات الخطوط المجدولة، قد لا يتمكن المشغلون من التصرف إذا ظل عازل المفاعل مغلقًا.
- انخفاض الكفاءة - يجب على موظفي الموقع التنسيق بشكل متكرر مع المرسل، مما يتسبب في تأخير صيانة الخط.
3. عيوب وتحديات دوائر قفل المفاعلات الحالية
في العمليات العملية، عادةً ما تغطي تعليمات الإرسال لانقطاعات الخطوط الخط نفسه، ولكنها نادرًا ما تشمل المفاعل. إذا كان عازل المفاعل لا يزال مغلقًا، فإن نقطة اتصاله المغلقة عادةً ستمنع تشغيل مفتاح التأريض.
وهذا يؤدي إلى:
- تأخيرات الانقطاع – يجب على المشغلين طلب تعليمات إضافية من المرسل، مما يؤدي إلى إهدار الوقت الثمين.
- زيادة التعقيد – تصبح إجراءات الصيانة أقل وضوحًا.
- المخاطر المحتملة المتعلقة بالسلامة - قد يؤدي ضعف التواصل إلى نشوء صراعات بين أوامر الإرسال والعمليات الميدانية.
ومن الواضح أن تحسين دوائر القفل المتعلقة بالمفاعل أمر ضروري لتحقيق الكفاءة والسلامة.

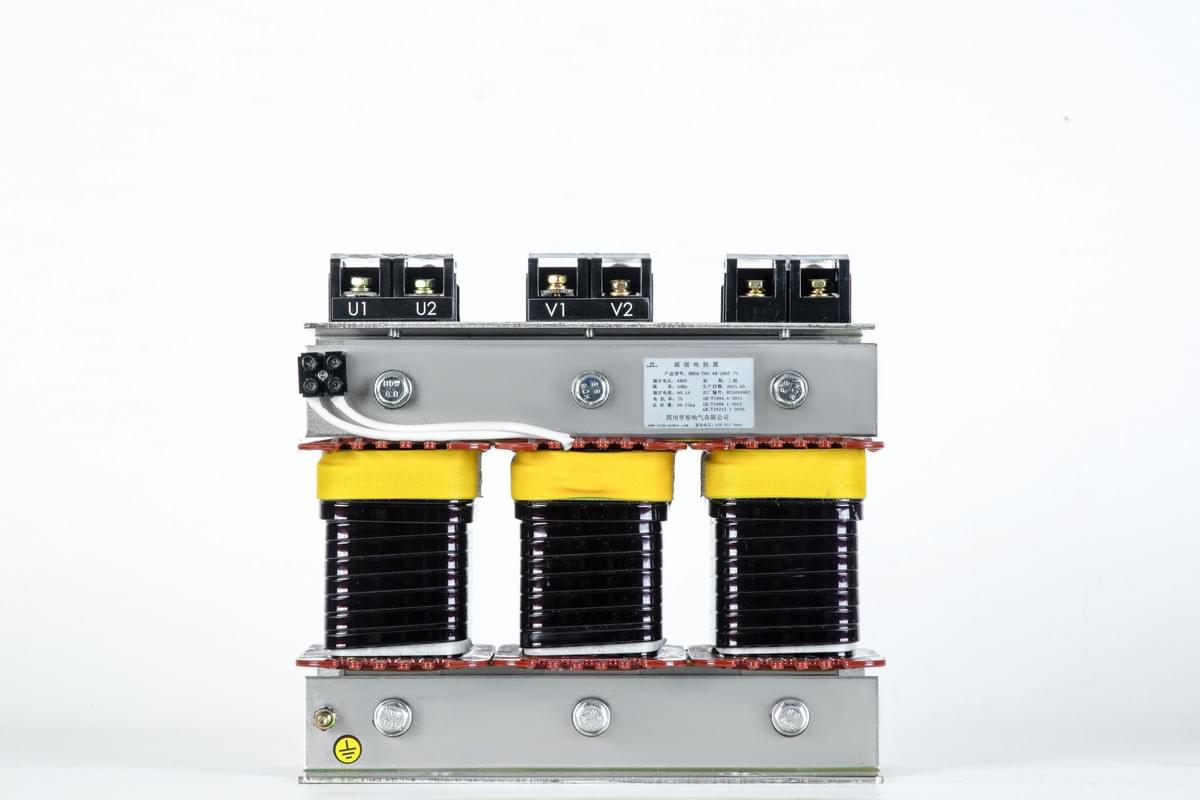

4. تصميم مُحسّن لدوائر قفل المفاعل
لحل هذه المشكلات، يُزيل تصميم مُحسّن نقاط التلامس المغلقة عادةً لمفاتيح عزل المفاعل ، مما يُبقي فقط مفاتيح عزل الخط في منطق القفل. يوفر هذا التكوين المُحسّن العديد من المزايا:
- الأسلاك المبسطة - تقضي على التكرار، مما يجعل الدائرة أكثر وضوحًا وأقل عرضة للأخطاء.
- تحسين المرونة التشغيلية - يمكن للمشغلين التصرف بناءً على تعليمات الإرسال عند انقطاع الخطوط دون انتظار عمليات عزل المفاعل.
- الالتزام بمنطق السلامة - لا يزال التصميم يلبي متطلبات السلامة "الخمسة الوقاية"، مما يضمن الموثوقية.
- موثوقية أعلى للنظام - إن وجود عدد أقل من عقد القفل يعني انخفاض مخاطر الفشل غير المقصود أو التشغيل الخاطئ.
ويعمل هذا التحسين على تعزيز الكفاءة التشغيلية للدوائر التي تشمل المفاعلات، مع الحفاظ على معايير السلامة المطلوبة لأنظمة الجهد العالي للغاية.
5. الأهمية العملية لتحسينات دائرة المفاعل
5.1 بالنسبة لمؤسسات الطاقة
تؤدي الصيانة السريعة إلى تقليل التأخيرات الناجمة عن الإجراءات المكررة، مما يقلل الخسائر المالية ويحسن موثوقية الخدمة.
5.2 لعمليات الشبكة
يضمن منطق القفل المحسن استقرارًا ومرونة أعلى لخطوط نقل الجهد العالي، مما يمنع المخاطر غير الضرورية المرتبطة بالدوائر المعقدة للغاية.
5.3 لتطوير التكنولوجيا
وبما أن المفاعلات تستمر في لعب دور أكبر في الشبكات الذكية ومشاريع الجهد العالي للغاية، فإن هذا التحسين يوفر مرجعًا قيمًا لتحسين تصميمات دوائر القفل الكهربائي في المستقبل.
6. الخاتمة
لا يُعدّ المفاعل جهازًا حيويًا لتنظيم القدرة التفاعلية فحسب، بل يُعدّ أيضًا عنصرًا أساسيًا في تصميم دوائر الإغلاق. في أنظمة نقل الطاقة بجهد 750 كيلو فولت، تضمن دوائر الإغلاق التقليدية، التي تتضمن نقاط تلامس عازلة للمفاعل، السلامة، لكنها تُسبب تكرارًا للطاقة وانخفاضًا في الكفاءة التشغيلية .
من خلال إزالة نقاط اتصال عازل المفاعل والاعتماد فقط على عوازل الخطوط، يعمل التصميم المحسن على تبسيط عملية الأسلاك وتحسين المرونة وتعزيز الموثوقية - دون المساس بالسلامة.
ومع توسع شبكات الطاقة الذكية ومشاريع الجهد العالي للغاية، ستصبح المفاعلات أكثر أهمية لعمليات الشبكة، وسيكون تحسين دوائر القفل المرتبطة بالمفاعلات أمراً أساسياً لتعزيز كفاءة نظام الطاقة وسلامته.
