مع النمو المستمر للإنتاج الصناعي والطلب على الكهرباء في القطاع السكني، أصبح التشغيل المستقر لشبكات الكهرباء وموثوقية إمداداتها من الأولويات الأساسية. ومع ذلك، لطالما عانت أنظمة توزيع الجهد المنخفض من اختلال توازن الطاقة التفاعلية، وهو مشكلة رئيسية تؤثر على كفاءة الشبكة. لا تقتصر تعقيدات أجهزة تعويض الطاقة التفاعلية التقليدية على هيكلها وصعوبة صيانتها فحسب، بل تُولّد أيضًا تيارات اندفاعية هائلة أثناء التبديل، مما يُقصّر عمر مكثفات الطاقة، ويُسبب أعطالًا متكررة، ويزيد من تكاليف الكهرباء على الشركات. ولمعالجة هذه المشكلات، طوّرنا نوعًا جديدًا من مكثفات الطاقة الذكية يتميز بتكامل عالٍ، وخصائص تيار اندفاعي صفري، وفعالية من حيث التكلفة، ويعتمد على تقنية التبديل بدون تقاطع، مما يوفر حلاً فعالًا لتعويض الطاقة التفاعلية في شبكات الجهد المنخفض.
أولاً: نقاط الضعف في تعويض القدرة التفاعلية التقليدية: ثلاثة تحديات أساسية تواجه مكثفات القدرة

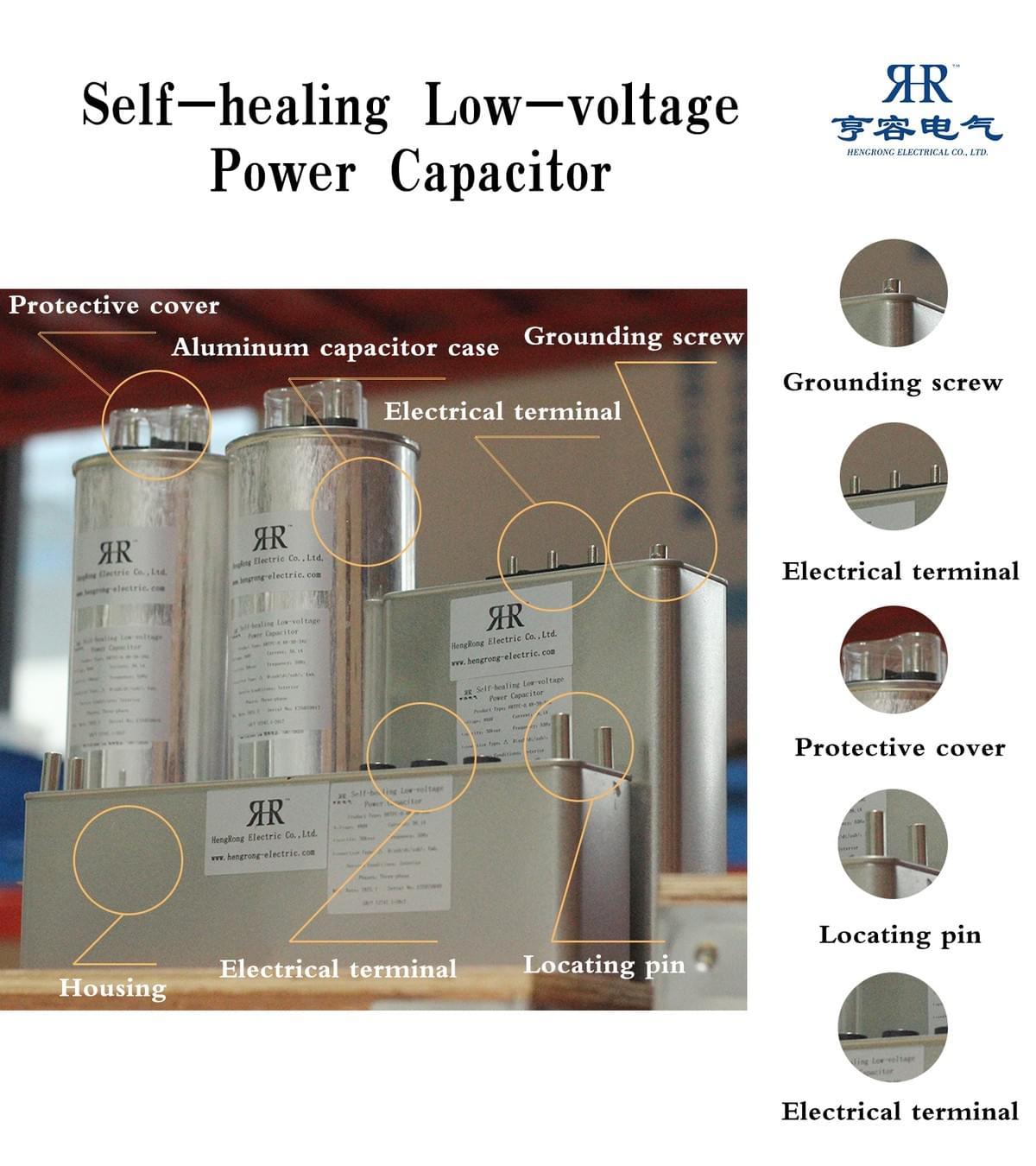

في شبكات توزيع الجهد المنخفض، تُعدّ مكثفات القدرة المكونات الأساسية لتعويض القدرة التفاعلية، ويؤثر استقرارها التشغيلي بشكل مباشر على تأثير التعويض. ومع ذلك، تعاني حلول التعويض التقليدية من عيوب عديدة تمنع مكثفات القدرة من العمل على النحو الأمثل:
- ارتفاع خطر "عطل نقطة واحدة" في وحدات التحكم : تعتمد معظم الأجهزة التقليدية نموذج "وحدة تحكم واحدة تُدير مكثفات طاقة متعددة". بمجرد تعطل وحدة التحكم، يتوقف الجهاز بالكامل عن العمل، وتصبح مكثفات الطاقة عرضة للاحتراق نتيجة فقدان التحكم، مما يؤدي إلى خسائر اقتصادية وانقطاعات في شبكة الكهرباء.
- تيارات الاندفاع عند التبديل تُقصّر عمر مكثفات القدرة : أثناء التبديل باستخدام المفاتيح التقليدية، غالبًا ما يكون هناك فرق كبير بين جهد الشبكة والجهد المتبقي لمكثفات القدرة. ووفقًا لمعادلة خصائص مكثف القدرة (i_{C}=C \frac{d u_{C}}{dt}\)، فإن التغيرات المفاجئة في الجهد تُحفّز تيارات اندفاع هائلة. هذا التأثير لا يُتلف الثايرستور فحسب، بل يُسرّع أيضًا من تآكل مكثفات القدرة. تُظهر البيانات التجريبية أن معدل فشل مكثفات القدرة عند التبديل غير الصفري أعلى بكثير من نظيره عند التبديل الصفري، ويمكن تقصير عمر خدمتها بنسبة تصل إلى 50%.
- انخفاض تكامل الأجهزة وارتفاع تكاليف الصيانة : تتكون أنظمة تعويض القدرة التفاعلية التقليدية من مكونات متفرقة، مثل وحدات التحكم والمفاتيح ومكثفات الطاقة. تتميز هذه الأنظمة بتركيبات أسلاك معقدة، وتشغل مساحة كبيرة، ويصعب معها استكشاف الأخطاء وإصلاحها في كل مكون. كما تتطلب الصيانة اليومية تكاليف باهظة من حيث العمالة والوقت.
1. المبدأ الأساسي للتبديل عبر الصفر
- حالة التبديل المثالية : إذا تم شحن مكثف الطاقة مسبقًا إلى قيمة الذروة لجهد مصدر الطاقة وتم تبديله عند ذروة جهد مصدر الطاقة، فإن معدل تغيير الجهد يساوي صفرًا، والقيمة الأولية للتيار \(i_{c}\) تساوي صفرًا، ويرتفع بشكل مطرد وفقًا لقانون الجيب بعد ذلك، دون أي تأثير طوال العملية.
- تحسين التطبيقات العملية : مع مراعاة عوامل مثل تقلبات معلمات شبكة الطاقة وصعوبة الحفاظ على جهد مكثف الطاقة عند أعلى قيمة باستمرار، قمنا بتحسين التصميم بحيث "يتم توصيل مكثف الطاقة عندما يكون جهد الشبكة صفرًا". في هذه الأثناء، بعد فصل مكثف الطاقة، يُفرّغ بسرعة عبر مقاوم مخصص لضمان أن يكون الجهد المتبقي منه قريبًا من الصفر قبل التبديل التالي، مما يمنع توليد تيارات اندفاعية في الحالات العملية.
2. المفتاح المركب: "الوكيل الموثوق" لتبديل مكثفات الطاقة
لتحقيق التبديل الدقيق عند عبور الصفر، قمنا بتجهيز مكثف الطاقة الذكي بمفتاح مركب مخصص، يتكون من الثايرستور ثنائي الاتجاه ومرحل قفل، والذي يوازن بين مرونة التبديل والاستقرار التشغيلي:
- لحظة التبديل : عندما يكتشف المتحكم أن الجهد عبر الثايرستور يساوي صفرًا، فإنه يرسل على الفور نبضة تشغيل، ويتم تشغيل الثايرستور ثنائي الاتجاه بسرعة، مما يضمن توصيل مكثف الطاقة دون تيار اندفاع.
- مرحلة التشغيل العادية : بعد توصيل مكثف الطاقة، يتولى مرحل القفل مسؤولية الثايرستور للحفاظ على حالة التشغيل. بالمقارنة مع الثايرستور، لا تعاني مرحلات القفل من أي فقدان في التوصيل، مما يُجنّب الجهاز تلفًا ناتجًا عن ارتفاع درجة الحرارة نتيجة التشغيل طويل الأمد، ويزيد من حماية بيئة تشغيل مكثف الطاقة.
- عملية الفصل : عندما تُصدر وحدة التحكم أمر فصل، تُوقف أولاً مرحل القفل، وينطفئ الثايرستور تلقائيًا عند اكتشافه أن التيار صفر. في الوقت نفسه، تُفعّل دائرة تفريغ المقاومة لخفض الجهد المتبقي لمكثف الطاقة إلى الصفر بسرعة، استعدادًا للتحويل التالي.
ثالثًا. تصميم النظام: بنية ذكية متكاملة للغاية للتحكم الذاتي في مكثفات الطاقة
بالإضافة إلى تقنية التبديل الأساسية، يعتمد مكثف الطاقة الذكي لدينا على تصميم متكامل للغاية، حيث يدمج وحدة التحكم والمفتاح ومراقبة الحالة والوظائف الأخرى في واحد، مما يتيح لكل مكثف طاقة أن يتمتع بقدرات "اتخاذ القرار المستقل".
1. وحدة التحكم الذكية: "مركز العقل" لمكثف الطاقة
- جمع وحساب المعلمات آنيًا : يجمع إشارات الجهد والتيار ثلاثية الطور من شبكة الطاقة عبر محولات الجهد والتيار. بعد التحويل باستخدام محول تناظري/رقمي 12 بت، يستخدم خوارزمية تحويل فورييه سريعة لحساب المعلمات الرئيسية، مثل القيمة الفعالة للجهد والتيار والقدرة التفاعلية ومعامل القدرة.
- اتخاذ قرارات التبديل الذكي : بناءً على استراتيجية التحكم المحددة مسبقًا جنبًا إلى جنب مع معلمات شبكة الطاقة في الوقت الفعلي، فإنه يحدد تلقائيًا ما إذا كان مكثف الطاقة يحتاج إلى التبديل ويتحكم بدقة في عمل المفتاح المركب.
- إدارة تعاونية متعددة الآلات : يمكن لمكثف طاقة واحد العمل بشكل مستقل، ويمكن توصيل مكثفات طاقة متعددة عبر واجهة RS485 لتشكيل نظام تعويض طاقة تفاعلية عالي السعة. حتى في حال تعطل وحدة تحكم أحد مكثفات الطاقة، فلن يؤثر ذلك على التشغيل الطبيعي لمكثفات الطاقة الأخرى، مما يُحل تمامًا مشكلة "العطل في نقطة واحدة" في الحلول التقليدية.
2. مراقبة الحالة الكاملة: التشغيل "الشفاف" لمكثفات الطاقة
- يعرض بشكل حدسي معلمات مثل الجهد ثلاثي الطور والتيار وعامل القدرة، مما يجعل من المناسب للموظفين فهم تأثير تعويض شبكة الطاقة في أي وقت.
- يحتوي على وظائف إنذار للجهد الزائد والتيار الزائد وأخطاء مكثف الطاقة وما إلى ذلك. بمجرد حدوث أي خلل، فإنه يصدر على الفور مطالبة لتسهيل تحديد موقع المشكلة بسرعة.
- يدعم التبديل بين التعويض الطور حسب الطور والتعويض ثلاثي الطور، والذي يمكن تعديله بمرونة وفقًا لخصائص الحمل لشبكة الطاقة لضمان دقة تعويض مكثف الطاقة.
رابعًا: المحاكاة والتحقق التجريبي: أداء مستقر لمكثفات القدرة مع تأثير تيار اندفاعي صفري ملحوظ
للتحقق من موثوقية مكثف الطاقة الذكي، أجرينا التحقق المزدوج من خلال محاكاة MATLAB/Simulink والتجارب الفعلية، وأكدت النتائج موثوقيته وخصائص تيار الاندفاع الصفري.
1. اختبار المحاكاة: تيار اندفاع صفري لمكثفات الطاقة في سيناريوهات مختلفة
- السيناريو مع الجهد المتبقي : عندما يتم شحن مكثف الطاقة مسبقًا إلى قيمة الذروة لجهد مصدر الطاقة، يكون شكل موجة جهد الطور A مستقرًا دون حدوث تغييرات مفاجئة عند توصيله، ويرتفع شكل موجة التيار جيبيًا من 0، بدون تيار اندفاع.
- سيناريو بدون جهد متبقٍ : عندما يكون الجهد المتبقي لمكثف الطاقة صفرًا، تكون موجات جهد الطور A والتيار مستقرة أيضًا عند توصيله، وهو ما يتوافق مع سيناريو الجهد المتبقي. هذا يثبت أنه طالما تم تحقيق التبديل عند تقاطع الصفر، فلن يتولد تيار اندفاعي لمكثف الطاقة بغض النظر عن حالة الجهد المتبقي.
2. التجربة الفعلية: أداء مستقر في سيناريوهات النطاق الصناعي
- شكل موجة الجهد: لم يحدث أي تغيير في الخطوة في لحظة الاتصال، وظلت مستقرة جيبيًا طوال العملية.
- شكل الموجة الحالية: كانت القيمة الأولية قريبة من الصفر، دون ذروة تأثير، واتبعت تغير الجهد بشكل مطرد.
- الفصل والتفريغ: بعد فصل مكثف الطاقة، يتم تفريغه من خلال المقاومة، وينخفض الجهد المتبقي إلى ما يقرب من الصفر في غضون فترة قصيرة، استعدادًا للتبديل التالي.
V. قيمة التطبيق: مكثفات الطاقة الذكية تقلل التكاليف وتزيد الكفاءة لشبكات الطاقة منخفضة الجهد
- إطالة عمر خدمة المكثفات الكهربائية وتقليل تكاليف الاستبدال : يعمل تبديل التيار المنخفض على تقليل الضرر الناتج عن الصدمات لمكثفات الطاقة، مما يؤدي إلى إطالة عمر خدمتها بنسبة 30% -50% مقارنة بالحلول التقليدية وتقليل التكاليف التي تتكبدها الشركات بسبب استبدال المكثفات الكهربائية.
- تحسين استقرار شبكة الكهرباء وتقليل استهلاك الطاقة : يُحسّن التعويض الدقيق للقدرة التفاعلية معامل قدرة شبكة الكهرباء ويُقلل من خسائر الخطوط. تُظهر البيانات التجريبية إمكانية خفض متوسط استهلاك شبكة الكهرباء للطاقة بنسبة 5%-10% بعد التطبيق.
- بسّط الصيانة ووفّر في تكاليف العمالة : يُقلّل التصميم المتكامل حجم الجهاز بنسبة 40%. بالإضافة إلى ذلك، بفضل وظائف الإنذار الذكي ومراقبة الحالة، تُحسّن كفاءة الصيانة بأكثر من 60%.
- توسعة مرنة للتكيف مع مختلف السيناريوهات : يمكن لمكثف طاقة واحد العمل بشكل مستقل، ويمكن ربط مكثفات طاقة متعددة عبر شبكة RS-485. يمكن زيادة السعة بمرونة وفقًا لنمو حمل شبكة الطاقة، مما يجعلها مناسبة لمختلف سيناريوهات توزيع الجهد المنخفض، مثل المصانع ومراكز التسوق والمجمعات السكنية.
خاتمة
في هينجرونج للكهرباء، ندرك أهمية كل تفصيل في التحكم بالطاقة. من تصميم المنتجات المتطور إلى حلول الترشيح المبتكرة، نلتزم بتقديم تقنيات موثوقة وفعالة وجاهزة للمستقبل. باختيارك هينجرونج، ستحصل على أكثر من مجرد منتجات، بل ستحصل على شريك موثوق ملتزم بمساعدة أعمالك على تحقيق عمليات أكثر ذكاءً وأمانًا وصديقة للبيئة.
