تحليل متعمق لمحولات التردد: مبادئ تنظيم السرعة والتحديات التشغيلية والحلول الشاملة

في أنظمة القيادة الصناعية الحديثة، أصبحت محولات التردد، كمعدات تحكم أساسية، أداةً فعّالة لتحقيق تنظيم السرعة بكفاءة عالية وتحكم دقيق في المحركات. من خطوط إنتاج الورش إلى أنظمة إمدادات المياه البلدية، ومن أدوات التحكم الرقمي بالحاسوب (CNC) إلى معدات حماية البيئة، تنتشر محولات التردد في كل مكان. ومع ذلك، فخلف الاستخدام الواسع لمحولات التردد، غالبًا ما تُسبب مشكلات مثل التداخل التوافقي، وعدم توافق الأحمال، وارتفاع درجة الحرارة، مشاكل لموظفي الصيانة، مما يؤثر على استقرار النظام وعمر المعدات. ستركز هذه المقالة على التقنيات الأساسية لمحولات التردد، بدءًا من مبادئ تنظيم السرعة، وتقدم حلولًا احترافية للمشاكل الشائعة في تشغيل محولات التردد، مما يساعد الشركات على زيادة فعالية محولات التردد إلى أقصى حد.

المبادئ الأساسية لتنظيم سرعة محول التردد: لغز تحويل الطاقة والتحكم

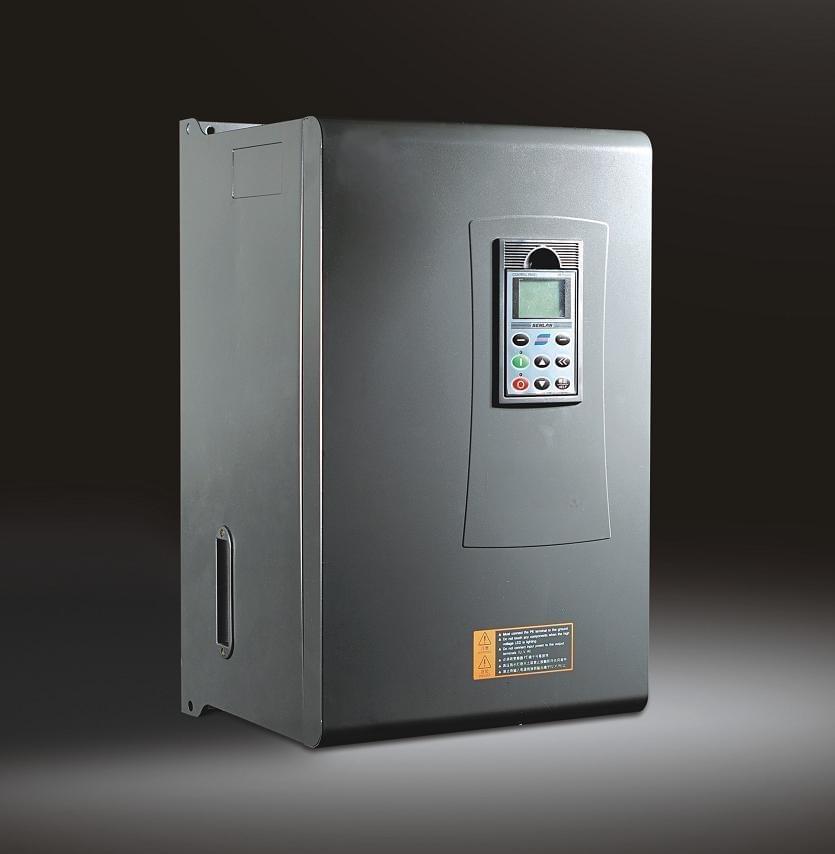

محول التردد (محرك التردد المتغير، VFD) هو في الأساس جهاز تحويل إلكتروني للطاقة، يضبط سرعة المحرك بتغيير تردد مصدر الطاقة. يمكن تلخيص مبدأ عمله الأساسي في "تحويل طاقة ثلاثي الخطوات + تحكم ذكي": أولاً، تحويل التيار المتردد الصناعي إلى تيار مستمر عبر دائرة تقويم، ثم تثبيت جهد التيار المستمر عبر دائرة تنعيم (مكثف أو محث)، وأخيراً عكس التيار المستمر إلى تيار متردد بتردد وجهد قابلين للتعديل عبر دائرة عاكس لتشغيل المحرك.

1.1 "قلب" محول التردد: العمل التآزري للدائرة الرئيسية

ودائرة

تتكون الدائرة الرئيسية لمحول التردد من مقوم ودائرة تنعيم وعاكس، وهي مسؤولة عن تحويل الطاقة ونقلها؛ ودائرة التحكم هي "عقل" محول التردد، بما في ذلك دائرة حسابية ودائرة كشف ودائرة قيادة ودائرة حماية.

• تقوم الدائرة الحسابية بحساب تردد الخرج بناءً على السرعة المحددة وإشارات التغذية الراجعة؛
• تقوم دائرة الكشف بمراقبة الجهد والتيار ودرجة الحرارة في الوقت الحقيقي؛
• توفر دائرة القيادة إشارات التبديل لأجهزة الطاقة مثل IGBTs؛
• تقوم دائرة الحماية بقطع الإخراج فورًا في حالة حدوث خلل مثل التيار الزائد أو الجهد الزائد لضمان سلامة محول التردد والمحرك.

يمنح هذا الهيكل محول التردد مزايا متعددة: تمكين التشغيل السلس للمحرك لتجنب تيار بدء التشغيل المفاجئ؛ وتحقيق دقة تنظيم سرعة مستوية بنسبة 0.1% من خلال تقنية التحكم المتجه أو التحكم المباشر في عزم الدوران؛ وتحسين معامل القدرة إلى أكثر من 0.9، مما يقلل من فقدان القدرة التفاعلية. هذه الخصائص تجعل محولات التردد ضرورية في عمليات التحويل الموفرة للطاقة وتحديثات الأتمتة.

II. تداخل التوافقيات في محول التردد: تحليل السبب وحلول

التوافقيات الناتجة أثناء تشغيل محولات التردد هي أكثر المشاكل المستمرة شيوعًا. نتيجةً لاستخدام الأجهزة غير الخطية في وصلات التصحيح والانعكاس، يتم حقن عدد كبير من التوافقيات عالية الرتبة (خاصةً التوافقيات الخامسة والسابعة والحادية عشرة، إلخ) في شبكة الطاقة، مما يُسبب مشاكل مثل ارتفاع درجة حرارة المحرك، وتشوه جهد الشبكة، وأخطاء في قياس الأجهزة. في محولات التردد غير المجهزة بآليات قمع التوافقيات، يمكن أن يصل التشوه التوافقي الكلي (THD) لتيار الدخل إلى ما بين 30% و50%، مما يُؤثر بشكل خطير على سلامة نظام الطاقة.

2.1 أربع تقنيات رئيسية لقمع التوافقيات لمحولات

تحسين اختيار المحول : اختر المحولات ذات معاوقة الدائرة القصيرة الأكبر (≥4%)، باستخدام مقاومتها الداخلية لتخفيف التيارات التوافقية وتقليل خطر تضخيم التوافقيات.

استراتيجية تكوين المفاعل :

• إن توصيل مفاعل التيار المتردد على التوالي على جانب الإدخال لمحول التردد يمكن أن يؤدي إلى قمع أكثر من 50% من التيارات التوافقية وتحسين اختلال التوازن ثلاثي الطور؛
• تعتبر مفاعلات التيار المستمر مناسبة لمحولات التردد التي تزيد عن 30 كيلو وات لتقليل التوافقيات المدخلة بشكل أكبر؛
• يمكن لمفاعلات الإخراج تقليل الجهد الزائد الناتج عن السعة الموزعة لكابلات المحرك، وحماية عزل المحرك.

تقنية التصحيح متعدد النبضات : عن طريق زيادة عدد نبضات التصحيح إلى 12 أو 18 من خلال محول مخصص، يمكن تقليل معدل التشوه التوافقي إلى أقل من 15٪ (12 نبضة) أو 8٪ (18 نبضة)، وهو مناسب للسيناريوهات ذات المتطلبات التوافقية الصارمة.

تطبيق الفلتر النشط : الكشف في الوقت الحقيقي عن تيارات التوافقيات لمحول التردد وتوليد تيارات التعويض العكسي، مع كفاءة التحكم التوافقي الكلي بأكثر من 95٪، ومناسبة بشكل خاص لورش العمل ذات محولات التردد المتعددة التي تعمل مركزيًا.

ثالثًا: مطابقة أحمال محول التردد: الاختيار وضبط المعلمات في ظروف

تؤثر درجة التوافق بين مُحوِّل التردد والحمل بشكل مباشر على كفاءة التشغيل واستقراره. تُقسَّم الأحمال الصناعية بشكل رئيسي إلى ثلاث فئات: عزم دوران ثابت، وقانون تربيعي، وقدرة ثابتة، مما يتطلب اختيارًا دقيقًا لأنواع مُحوِّلات التردد وتحسينًا للمعايير.

3.1 مخططات التكيف لمحولات التردد وأنواع

التكيف مع حمل عزم الدوران الثابت :

تتطلب الأحمال مثل الناقلات والخلاطات من محول التردد إخراج عزم دوران ثابت على نطاق السرعة بالكامل.

• عند الاختيار، اختر محول تردد بعزم بدء ≥150% من عزم الدوران المقدر وسعة تحميل زائدة تبلغ 150% لمدة 60 ثانية؛
• تحتاج أحمال الطاقة المحتملة (مثل الرافعات) إلى محولات تردد ذات وظيفة تشغيل رباعية الأرباع لتحقيق ردود فعل الطاقة والدوران السريع للأمام والخلف.

تحسين الحمل وفقًا للقانون التربيعي :

بالنسبة للأحمال مثل المراوح والمضخات حيث يكون عزم الدوران متناسبًا مع مربع السرعة، يجب أن يركز اختيار محول التردد على الاقتصاد والموثوقية.

• ضبط ترددات التخطي لتجنب نقاط رنين النظام؛
• تحديد الحد الأدنى لتردد التشغيل لمنع تراكم ضغط المضخة؛
• قم بتمكين وظيفة "إيقاف التباطؤ عند إيقاف التشغيل" لتجنب تأثيرات المطرقة المائية.​

ملحوظة: بالنسبة لهذه الأحمال، لا تزيد التردد فوق التردد الصناعي ؛ وإلا فإن الطاقة ستزداد بشكل حاد، مما يؤدي إلى التحميل الزائد.

تنظيم حمل القدرة :

تحتاج الأحمال مثل مغازل أدوات الماكينة إلى الحفاظ على طاقة ثابتة عند السرعات العالية.

• يجب أن يعتمد محول التردد على وضع تنظيم السرعة "عزم دوران ثابت أقل من التردد الأساسي + طاقة ثابتة أعلى من التردد الأساسي"؛
• حدد محول تردد التحكم المتجهي مع الاستجابة الديناميكية السريعة؛
• قم بتمكين وظيفة تعويض عزم الدوران عند السرعات المنخفضة.

رابعًا: مشاكل تسخين محول التردد: تصميم تبديد الحرارة ونصائح

أثناء تشغيل مُحوِّل التردد، تُولِّد أجهزة الطاقة حرارةً عالية. مع كل زيادة ١٠ درجات مئوية في درجة حرارة المحيط، ينخفض عمر مُحوِّل التردد إلى النصف. لذلك، يُعد تصميم تبديد الحرارة أمرًا بالغ الأهمية لضمان تشغيل مُحوِّل التردد بشكلٍ مستقرٍّ على المدى الطويل.

4.1 أربعة تدابير لتحسين أنظمة

تصميم تبديد الحرارة للخزانة :

• يمكن أن يؤدي تركيب مشتت الحرارة لمحول التردد خارج الخزانة إلى تبديد 70% من الحرارة؛
• تعتمد محولات التردد كبيرة الحجم على قنوات هواء مستقلة لتجنب مشاركة مسارات هواء التبريد مع معدات أخرى؛
• يتم تثبيت المقاومات المكابح بشكل منفصل، بعيدًا عن الجسم الرئيسي لمحول التردد.

تكوين المروحة والصيانة :

• قم بتركيب مرشحات الغبار في مداخل الهواء لخزائن التحكم (يتم تنظيفها شهريًا)؛
• يجب أن يتوافق حجم الهواء للمراوح المخرجة مع معيار "قوة محول التردد (كيلوواط) × 15م³/ساعة"؛
• قم بفحص المراوح المدمجة في محول التردد ومراوح الخزانة بشكل منتظم، وقم باستبدالها على الفور إذا تم العثور على ضوضاء غير طبيعية.

التحكم في درجة الحرارة المحيطة :

تتراوح درجة الحرارة المثلى لتشغيل محولات التردد بين ١٥ و٢٥ درجة مئوية. يُعد تكييف الهواء الصناعي ضروريًا في البيئات ذات درجات الحرارة العالية لتجنب أشعة الشمس المباشرة والاقتراب من مصادر الحرارة (مثل المحركات والسخانات).

تحسين المعلمات والتثبيت :

• قم بتثبيت محول التردد بشكل عمودي لضمان التهوية السلسة لمشتت الحرارة؛ سيقلل التركيب الأفقي من كفاءة تبديد الحرارة بنسبة 30%؛
• عندما تتجاوز درجة الحرارة المحيطة 40 درجة مئوية، قم بخفض محول التردد بنسبة 5% إلى 10% لكل زيادة قدرها 5 درجات مئوية؛
• يمكن أن يؤدي تقليل تردد التبديل بشكل مناسب (على سبيل المثال، من 10 كيلو هرتز إلى 6 كيلو هرتز) إلى تقليل توليد الحرارة بنسبة 20٪.

V. ترقية تشغيل وصيانة محول التردد: المراقبة الذكية والصيانة

مع تطور الذكاء الصناعي، أصبحت محولات التردد الحديثة مزودة بوظائف التشخيص الذاتي والتكيف الذاتي. من خلال أجهزة استشعار مدمجة، تراقب مستويات التوافقيات، وتيارات الحمل، ودرجات الحرارة آنيًا، وتضبط تلقائيًا معلمات مثل تردد الموجة الحاملة وتعويض عزم الدوران.

ينصح المؤسسات باستخدام وظيفة الاتصال الخاصة بمحولات التردد للاتصال بمنصات الإنترنت الصناعية، وتحقيق المراقبة عن بعد، والتحذير المبكر من الأخطاء، وتحليل البيانات، وبالتالي تحويل الصيانة السلبية إلى صيانة وقائية.

نقاط رئيسية للصيانة الدورية :

• تنظيف الغبار من مشتت الحرارة لمحول التردد (ربع سنوي)؛
• فحص المكثفات بحثًا عن الانتفاخ أو التسرب؛
• اختبار سرعات مروحة التبريد؛
• تأكد من أن وظائف الحماية طبيعية.

يمكن لهذه التدابير تمديد متوسط الوقت بين الأعطال (MTBF) لمحول التردد إلى أكثر من 50000 ساعة.

الاستنتاج: الاستفادة من كفاءة محول التردد لتعزيزالتشغيل

باعتبارها معدات أساسية في ترشيد الطاقة والأتمتة الصناعية، يعتمد التشغيل المستقر لمحوّلات التردد على إتقان مبادئها وحل مشاكلها بدقة. ومن خلال التحكم العلمي في التوافقيات، وتحسين مطابقة الأحمال، وتحسين تصميم تبديد الحرارة، يمكن للمؤسسات الاستفادة الكاملة من مزايا توفير الطاقة لمحوّلات التردد (بمعدل توفير عام يتراوح بين 20% و40%)، وإطالة عمر المعدات، وخفض تكاليف التشغيل والصيانة.

في المستقبل، ومع تطبيق أشباه الموصلات ذات فجوة النطاق العريض، والتحكم التكيفي بالذكاء الاصطناعي، وغيرها من التقنيات، سوف تتطور محولات التردد نحو كفاءة أعلى، وموثوقية أعلى، ومزيد من الذكاء، مما يوفر زخمًا مستدامًا للتحول الصناعي الأخضر ومنخفض الكربون.
