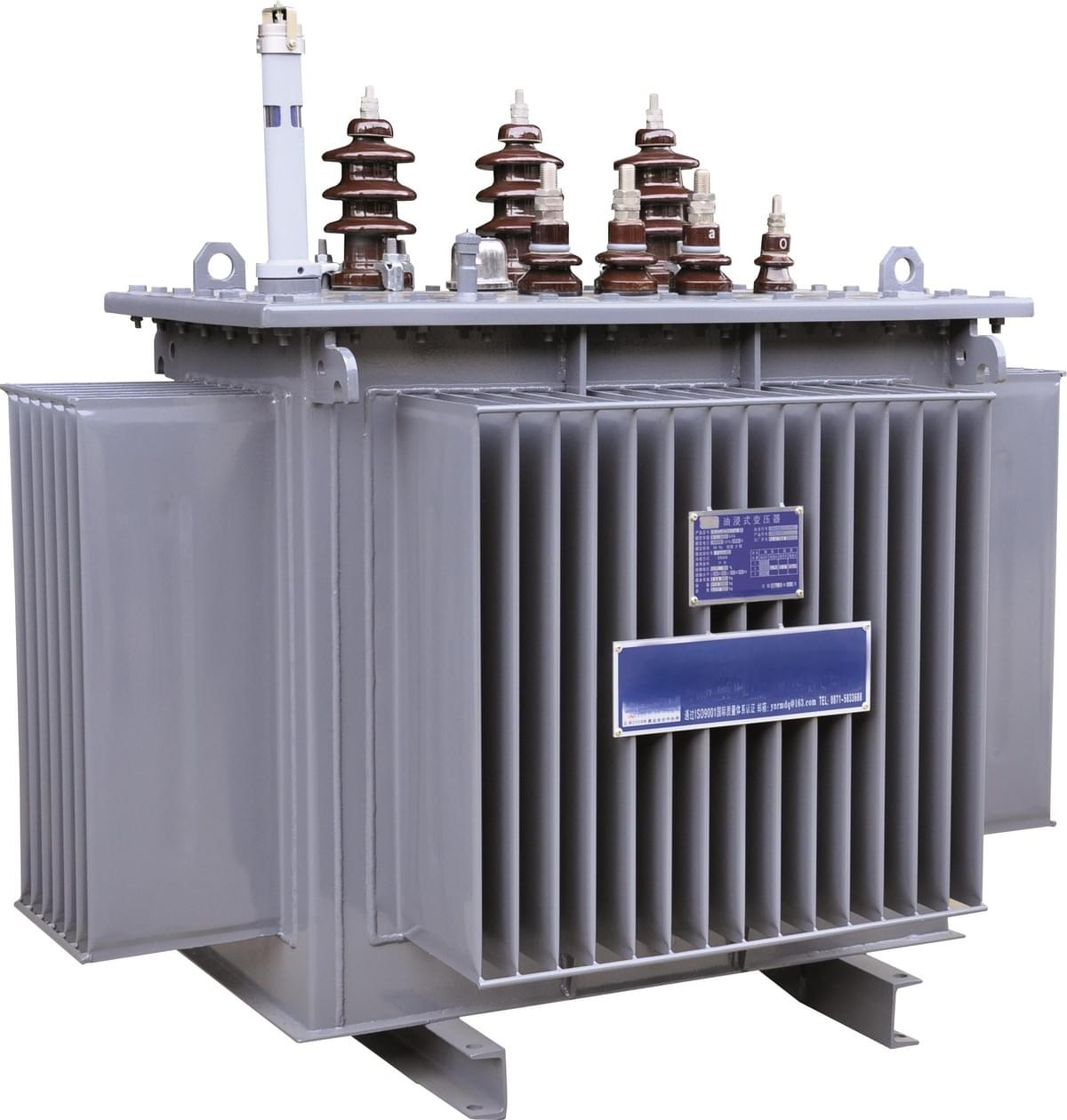

في أنظمة الطاقة الحديثة، تُعدّ المحولات عالية الجهد المغمورة بالزيت من أهمّ المعدات. فهي تُمكّن من رفع أو خفض الجهد استنادًا إلى مبدأ الحث الكهرومغناطيسي، مما يضمن إمدادًا مستقرًا بالطاقة لمختلف الأحمال الكهربائية. سواءً في المصانع الكبيرة أو المناجم أو شبكات الكهرباء الحضرية، تُعدّ المحولات عناصر أساسية لضمان إنتاج آمن وتشغيل فعّال.
بالمقارنة مع المحولات الجافة، تتميز المحولات المغمورة بالزيت بتبديد حراري أفضل، وقدرة أكبر على تحمّل قصر الدائرة، وموثوقية تشغيلية أعلى، مما يجعلها تُستخدم على نطاق واسع في سيناريوهات توزيع الطاقة عالية الجهد. ومع ذلك، تجدر الإشارة إلى أنه حتى أكثر المحولات تطورًا قد تتعرّض لأعطال أثناء التشغيل طويل الأمد نتيجةً لتأثير العوامل البيئية، وظروف العزل، وتغيرات الأحمال، والممارسات التشغيلية. ولمساعدة الشركات على التخفيف من مخاطر التشغيل، تُقدّم هذه المقالة نظرة عامة شاملة على محولات الجهد العالي المغمورة بالزيت، تتناول خصائصها الهيكلية، وأعطالها الشائعة، واستراتيجياتها الوقائية، وأساليب إدارتها الذكية.
I. بنية ووظيفة المحولات
يتكون الهيكل الأساسي للمحول المغمور بالزيت من قلب، وملفات، وخزان زيت، ومُبدِّل تيار، وبطانات عازلة، ومُرحِّل غاز، وحافظ زيت. من بين هذه المكونات، تُعدّ الملفات والقلب العناصر الأساسية للمحول، وهي أيضًا الأجزاء الأكثر عرضة للتلف الناتج عن الإجهادات الكهربائية والحرارية.
أثناء التشغيل، يُحوّل المحول الجهد العالي إلى الجهد المنخفض الذي يحتاجه المستخدمون (مثلاً، من 10 كيلو فولت إلى 400 فولت) عبر الحث الكهرومغناطيسي. لا تضمن هذه العملية سلامة مصدر الطاقة فحسب، بل تُحسّن أيضاً كفاءة استخدام الطاقة. ولهذا السبب، غالباً ما تُعتبر المحولات "قلب" أنظمة إمداد وتوزيع الطاقة. أي عطل في هذا "القلب" سيؤثر حتمًا على نظام الطاقة بأكمله، مما قد يؤدي إلى انقطاعات متتالية للتيار الكهربائي وتلف المعدات.
II. أنواع الأعطال الشائعة في المحولات
1. أعطال لف المحولات
تُعد أعطال اللفات من أكثر المشاكل شيوعًا في المحولات المغمورة بالزيت، وتتجلى في فتح الوصلات بسبب فشل اللحام، وقصر الدائرة بين الأطوار، وأعطال التأريض، وقصر الدائرة بين اللفات. الأسباب الشائعة لهذه الأعطال هي كما يلي:
- شيخوخة العزل : يؤدي التشغيل لفترات طويلة تحت درجات حرارة عالية أو ظروف التحميل الزائد إلى التدهور التدريجي للورق العازل.
- التصنيع أو الصيانة غير القياسية : يتفاقم الضرر الموضعي للعزل الذي يحدث أثناء التصنيع أو الصيانة تدريجيًا أثناء التشغيل، مما يؤدي في النهاية إلى حدوث أعطال.
- دخول الرطوبة : تتسبب البيئات الرطبة في امتصاص اللفات للرطوبة، كما أن الانسدادات في قنوات الزيت تؤدي إلى مزيد من فشل العزل.
2. أعطال جلب المحولات
تتعرض البطانات العازلة للمحولات للهواء لفترات طويلة، ويتدهور أداؤها نتيجة تراكم التلوث وعمرها. قد يؤدي هذا التدهور إلى اشتعال التلوث، مما يتسبب غالبًا في حدوث قصر في الدوائر الكهربية بين الأطوار أو أعطال في التأريض أحادي الطور في المحول، مما يشكل خطرًا كبيرًا على السلامة.
3. أعطال تسرب المحولات
عادةً ما تحدث أعطال التسرب في المحولات نتيجة تلف السدادة أو تشقق اللحام. لا يقتصر تسرب الزيت على انخفاض مستوى الزيت فحسب، بل يُضعف أيضًا تبديد الحرارة وأداء العزل في المحول. وفي الحالات الشديدة، قد يُجبر المحول على التوقف عن العمل.
4. أعطال الجهد الزائد للمحولات
يمكن أن تؤدي طفرات الجهد الزائد، الناتجة عن الصواعق أو التذبذبات الكهرومغناطيسية أو أي خلل في معايير نظام الطاقة، إلى إتلاف عزل المحولات. تتميز هذه الأعطال بظهورها المفاجئ وقدرتها التدميرية العالية، مما يُمثل خطرًا حرجًا أثناء تشغيل المحول.
5. عطل في غلاف المحولات
في بعض الحالات، قد يتعرض غلاف المحول للكهرباء. عادةً ما تحدث هذه المشكلة بسبب تسرب التيارات الداخلية، أو عيوب في البطانات، أو ضعف توصيلات التوصيل داخل المحول. لا تشكل العبوات المكهربة خطرًا على المحول نفسه فحسب، بل تُشكل أيضًا خطرًا جسيمًا على سلامة الأفراد.
ثالثًا. إجراءات الوقاية والتعامل مع المحولات
1. للمحولات تعزيز الختم ومنع تسرب
قبل تشغيل أي محول كهربائي، يجب إجراء اختبار إحكام دقيق لضمان سلامة خزان الزيت والأختام. في حال اكتشاف أي تسرب، يجب إيقاف تشغيل المحول فورًا لإصلاحه. يجب سد نقاط التسرب وإعادة تعبئة الزيت لاستعادة مستوى الزيت الطبيعي للمحول.
2. الفحص الدوري ومنع الرطوبة للمحولات
بعد موسم العواصف الرعدية، ينبغي إيلاء اهتمام خاص للتحقق من دخول الرطوبة إلى داخل المحول. بالنسبة للمحولات التي تعاني من تلوث طفيف بالرطوبة، يجب اتخاذ تدابير فورية لمنع المزيد من تدهور نظام العزل.
3. تنظيف وصيانة البطانات للمحولات
يجب تنظيف بطانات المحولات بانتظام لمنع الوميض الكهربائي الناتج عن التلوث. وفي الوقت نفسه، يجب إجراء فحوصات دورية للتحقق من وجود أي شقوق أو عيوب في بطانات البورسلين، لضمان سلامة أداء عزلها.
4. مراقبة ومقارنة معلمات المحولات
يجب استخدام معدات الاختبار لتسجيل معاملات تشغيل المحول (مثل تيار التسرب، ودرجة حرارة الزيت، ومستوى الزيت) بانتظام. يجب مقارنة هذه القيم المسجلة ببيانات خط الأساس الأولية للمحول. في حال اكتشاف أي انحرافات غير طبيعية، يجب الإبلاغ عن المشكلة فورًا واتخاذ الإجراءات التصحيحية المناسبة.
5. الصيانة الوقائية للمحولات
لا تقتصر الصيانة الوقائية المجدولة على إطالة عمر المحولات فحسب، بل تقلل أيضًا من احتمالية حدوث أعطال مفاجئة. ومن أمثلة مهام الصيانة الوقائية الفحوصات الدورية لتأريض قلب المحول، وتحليل محتوى الغاز في زيت المحول، وتقييم حالة تشغيل نظام التبريد.
رابعًا: تشخيص المحولات الذكية وإدارة صيانتها
1. تعزيز الختم ومنع تسرب المحولات
- المراقبة في الوقت الحقيقي : يتم استخدام أجهزة الاستشعار لجمع البيانات في الوقت الحقيقي من المحول، بما في ذلك تركيزات الغاز المذاب في الزيت، والتيار التشغيلي، والجهد، ودرجة الحرارة.
- مقارنة مكتبة الحالات : تتم مقارنة البيانات المجمعة بحالات الخطأ النموذجية المخزنة في قاعدة المعرفة المتخصصة، مما يتيح التعرف السريع على أنواع الأخطاء المحتملة في المحول.
- المساعدة القائمة على الخوارزمية : يتم استخدام خوارزميات التعلم الآلي (مثل آلات الدعم المتجه (SVM) وتحليل المجموعة) لتقييم حالة مكونات المحول (على سبيل المثال، اللفات، والبطانات، وخزانات الزيت) بشكل أكبر، مما يحسن دقة تشخيص الأعطال.
2. إدارة الصيانة العلمية للمحولات
بناءً على نتائج التشخيص الذكي، يمكن للمؤسسات تنفيذ استراتيجية صيانة هرمية للمحولات:
- المحولات عالية الخطورة : يتم إجراء الصيانة التصحيحية الفورية لمعالجة المشكلات الحرجة.
- المحولات المتوسطة والمنخفضة المخاطر : يتم الحفاظ على المراقبة المستمرة، مع البدء في إجراءات الصيانة فقط عند الضرورة.
- المحولات القديمة بشدة : يتم إجراء الصيانة الوقائية، أو يتم جدولة الاستبدال المخطط له لتجنب الأعطال غير المتوقعة.
بالإضافة إلى ذلك، ينبغي على الشركات توحيد إجراءات ومعايير صيانة المحولات، وتحديد إرشادات تشغيلية واضحة ومتطلبات الجودة لضمان حصول جميع المحولات على إدارة متسقة وموحدة.
خامسًا: إدارة سلامة المحولات وتنفيذ
المحولات ليست مجرد معدات كهربائية أساسية، بل هي أيضًا جزء لا يتجزأ من نظام إدارة السلامة في أي مؤسسة. ولمنع الحوادث المتعلقة بالمحولات، ينبغي على المؤسسات:
- تعيين كهربائيين مؤهلين ليكونوا مسؤولين عن تشغيل وصيانة المحولات.
- منع الأفراد غير المصرح لهم من تشغيل أو تفكيك المحولات.
- فحص أنظمة الحماية من الصواعق للمحولات قبل موسم العواصف الرعدية للتأكد من قدرتها على الحماية من الصواعق بشكل موثوق.
- استبدل المحولات على الفور بعزل متدهور الأداء أو بعلب متآكلة بشدة لمنع تصاعد المخاطر المحتملة.
من خلال الإدارة المؤسسية والتوزيع الواضح للمسؤوليات، يمكن للمؤسسات تعزيز التشغيل الآمن لمحولات الجهد العالي المغمورة بالزيت بشكل فعال.
السادس. خاتمة حول محولات
في الختام، تُعدّ محولات الجهد العالي المغمورة بالزيت "القلب الأساسي" لأنظمة الطاقة. تشمل عيوبها الشائعة تلف الملفات، وتلوث البطانات (الوميض)، وتسرب الزيت، والتلف الناتج عن الجهد الزائد، ووجود تيار كهربائي في العلب. لضمان التشغيل المستقر طويل الأمد للمحولات، يجب على الشركات تطبيق إجراءات شاملة، بدءًا من اختبار الإحكام والفحوصات الدورية، وصولًا إلى تنظيف البطانات ومراقبة المعاملات. علاوة على ذلك، يُمكن للاعتماد الفعال على أنظمة التشخيص الذكية وإدارة الصيانة الهرمية أن يُحوّل إدارة المحولات من نهج قائم على الخبرة إلى نهج قائم على البيانات.
بالنسبة للمؤسسات التي تُولي السلامة والكفاءة الأولوية، فإن الإدارة الفعّالة للمحوّلات لا تُقلّل من مخاطر التشغيل وتُطيل عمر المعدات فحسب، بل تُعزّز أيضًا موثوقية نظام الطاقة بشكل عام. وفي نهاية المطاف، يُوفّر هذا ضمانات مزدوجة لإنتاج المؤسسة وتنميتها المستدامة.
