محولات التردد تقود ثورة كفاءة الطاقة الصناعية: مسار التحول الأخضر المثبت في المصنع

في ظلّ ارتفاع تكاليف الطاقة العالمية وأهداف الحياد الكربوني، تتزايد حاجة المؤسسات الصناعية إلى تقنيات تحسين كفاءة الطاقة. وبصفتها معدات أساسية لتنظيم سرعة نظام المحركات والحفاظ على الطاقة، تُعيد محولات التردد (VFDs) صياغة أنماط استخدام الطاقة الصناعية التقليدية من خلال تمكين التحكم الدقيق في سرعة المحركات من خلال تقنية إلكترونيات الطاقة. استنادًا إلى بحث تجريبي من " كفاءة الطاقة والتحول الأخضر : دراسة حالة لمحول تردد متغير في منشأة صناعية"، تستكشف هذه المقالة المزايا التقنية، وآثار توفير الطاقة، والقيمة العملية لمحولات التردد في استبدال طرق التشغيل التقليدية Y-Δ، مُقدّمةً حلولًا مرجعية عملية للتحول الأخضر الصناعي.

1. محولات التردد مقابل بداية Y-Δ: تجربة مقارنة كفاءة الطاقة للمحركات الصناعية

في الإنتاج الصناعي، تُستخدم المحركات غير المتزامنة كأجهزة تشغيل أساسية لمعدات مثل المراوح ومضخات المياه، حيث تُحدد طرق تشغيلها وبدء تشغيلها مستويات كفاءة الطاقة بشكل مباشر. على مدى عقود، استُخدم بدء التشغيل Y-Δ على نطاق واسع نظرًا لتكلفته المنخفضة وبنيته البسيطة، إلا أن هذه الطريقة لها قيود كبيرة: فبمجرد بدء التشغيل، يعمل المحرك باستمرار بالسرعة المُصنّفة ولا يُمكن تعديله ديناميكيًا وفقًا لمتطلبات الحمل. تُظهر البيانات التجريبية من محرك مروحة بقدرة 37 كيلوواط في مصنع طلاء مسحوق كهروستاتيكي أنه مع بدء التشغيل Y-Δ، حتى عندما لا يتطلب الإنتاج سوى 70% من حجم الهواء، يظل المحرك يعمل بأقصى سرعة، مُتحكمًا في حجم الهواء من خلال خنق المثبط، مما يُسبب هدرًا كبيرًا للطاقة.

لقد غيّر استخدام مُحوّلات التردد هذا الوضع تمامًا. في التجربة، بعد إعادة تركيب محرك المروحة بقدرة 37 كيلوواط بمُحوّل تردد بقدرة 45 كيلوواط، انخفضت طاقة التشغيل من 18.9 كيلوواط (مع بدء التشغيل Y-Δ) إلى 15 كيلوواط مع الحفاظ على كفاءة الإنتاج، محققًا معدل توفير في الطاقة بنسبة 20.6%. والأهم من ذلك، حسّن مُحوّل التردد جودة الطاقة بشكل ملحوظ: وصلت الطاقة التفاعلية إلى 13.84 كيلوفولت مع بدء التشغيل Y-Δ، بينما انخفضت إلى 1.24 كيلوفولت فقط مع مُحوّل التردد، مما قلل بشكل كبير من خسائر الخطوط وحمل المحول، مع تعزيز الكفاءة الكلية لنظام الطاقة.

II. المبادئ الأساسية لتوفير الطاقة في محولات التردد: نقلة تقنية من التشغيل بسرعة ثابتة إلى تنظيم السرعة الديناميكية

تنبع ميزة توفير الطاقة لمحوّلات التردد من تحكمها الدقيق في سرعة المحرك. ووفقًا لخصائص آلات الموائع، فإن قوة عمود المراوح والمضخات تتناسب طرديًا مع مكعب سرعة الدوران، حيث يمكن أن يؤدي خفض السرعة بنسبة 10% إلى توفير ما يقارب 27% من الطاقة. وقد أثبتت البيانات التجريبية هذا المبدأ: عندما خفّض محوّل التردد تردد تشغيل المحرك من 50 هرتز إلى 45 هرتز، انخفضت الطاقة الفعالة من 19 كيلوواط إلى 15.1 كيلوواط، مما يُظهر تأثيرات توفير طاقة ملحوظة.

على وجه التحديد، تعمل محولات التردد على تحقيق تحسينات في كفاءة الطاقة من خلال ثلاثة مسارات تقنية:

• تنظيم السرعة الديناميكية بما يتناسب مع الحمل : تكيف آني مع حجم وتدفق هواء الإنتاج، متجنبًا ظاهرة "المحرك كبير الحجم". في التجربة، تم ضبط مُحوّل التردد بمرونة ضمن نطاق 45-55 هرتز، مما يُحافظ على كفاءة المحرك المثلى.
• تحسين معامل القدرة : تعويض القدرة التفاعلية من خلال الدوائر الإلكترونية للطاقة الداخلية - كان معامل القدرة حوالي 0.7 مع بدء التشغيل Y-Δ، لكنه تحسن إلى أكثر من 0.9 باستخدام محول التردد؛
• يقلل التشغيل الناعم من الخسائر : القضاء على ارتفاعات التيار أثناء بدء التشغيل Y-Δ، مما يقلل من التآكل الميكانيكي ويطيل عمر المعدات.

ثالثًا. القيمة الاقتصادية لمحوّلات التردد: التحقق المزدوج من العائد قصير الأجل والفوائد طويلة الأجل

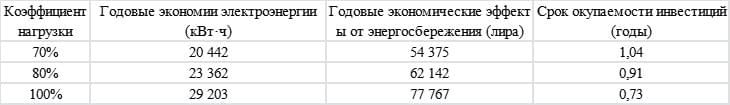

يُعدّ التحليل الاقتصادي بالغ الأهمية لتطبيقات التكنولوجيا الصناعية. في هذه التجربة، بلغ إجمالي استثمار مشروع تحديث مُحوِّل التردد حوالي 56,677 ليرة تركية. عند معدل تحميل 70%، بلغ التوفير السنوي في الطاقة 20,442 كيلوواط/ساعة. وبسعر كهرباء يبلغ 2.66 ليرة/كيلوواط/ساعة، بلغت فوائد التوفير السنوي في الطاقة 54,375 ليرة، مما أدى إلى فترة استرداد استثمارية تبلغ 1.04 سنة فقط. ويؤكد الأداء الاقتصادي في ظل معدلات تحميل مختلفة قيمة الاستثمار في مُحوِّلات التردد.

​

على المدى الطويل، تُخفّض مُحوّلات التردد أيضًا تكاليف الصيانة. تُظهر التجارب المُقارنة أن المحركات المُستخدمة لمُحوّلات التردد تتمتع بمتوسط ​​زمن أطول بين الأعطال (MTBF) بنسبة 30%، وتكاليف صيانة سنوية أقل بنحو 25% مُقارنةً بالمحركات المُزوّدة ببدء تشغيل Y-Δ، وذلك بفضل استقرار التشغيل وانخفاض التآكل.

رابعًا: التحديات التوافقية لمحولات التردد: تحليل المشكلات والحلول

على الرغم من توفيرها للطاقة، تُنتج محولات التردد تلوثًا توافقيًا نتيجةً لعمليات تبديل الأجهزة الإلكترونية الكهربائية. وقد أظهرت المراقبة التجريبية أن التشوه التوافقي الكلي (THD) لشبكة الطاقة كان حوالي 13% عند بدء تشغيل Y-Δ، ولكنه ارتفع إلى 30% مع محول التردد، حيث وصل تيار التوافقي الخامس إلى 24.94 أمبير، مما قد يُسبب ارتفاع درجة حرارة المحرك وأخطاء في قياسات الأجهزة. ويمكن معالجة هذا التحدي باتباع الإجراءات التالية:

1. حلول تصفية الأجهزة

• تكوين المفاعل : يمكن لمفاعلات التيار المتردد المتسلسلة الموجودة على جانب مدخل محول التردد أن تقمع أكثر من 50% من التيارات التوافقية؛ يوصى باستخدام مفاعلات التيار المستمر للطرز التي تزيد عن 30 كيلو وات لتقليل التشوه التوافقي بشكل أكبر؛
• المرشحات المتخصصة : اختر محولات التردد مع مرشحات RFI من الفئة A1/B (مثل النموذج المستخدم في التجربة) لتقليل التداخل الموصل بشكل فعال وتلبية معايير شبكة الطاقة الصناعية.

2. استراتيجيات التحسين التشغيلي

• ضبط التردد : تجنب التشغيل بتردد منخفض لفترة طويلة (أقل من 20 هرتز) لتقليل مخاطر تضخيم التوافقيات؛
• التخطيط الموزع : قم بتوصيل محولات التردد المتعددة بحافلات مختلفة لتقليل تأثيرات التراكب التوافقي.

دليل اختيار وتطبيق محولات التردد الصناعية

بناءً على الحالات التجريبية الناجحة، ينبغي للمؤسسات الصناعية التركيز على النقاط الرئيسية التالية عند تنفيذ عمليات تحديث محول التردد:

1. مبادئ اختيار النموذج

• مطابقة الطاقة : اختر النماذج ذات الطاقة المقدرة للمحرك بمقدار 1.1-1.2 مرة؛ يوصى بزيادة الحجم للتطبيقات ذات الأحمال الثقيلة (على سبيل المثال، محول تردد 45 كيلو وات لمحركات 37 كيلو وات)؛
• التكيف مع الوظيفة : إعطاء الأولوية للنماذج التي تدعم تنظيم السرعات المتعددة والتحكم في الحلقة المغلقة PID لتلبية متطلبات العملية المعقدة؛
• التكيف البيئي : اختر تصنيفات الحماية IP54 أو أعلى للبيئات ذات درجات الحرارة العالية والرطوبة العالية، والمجهزة بأنظمة تبريد الهواء القسري.

2. مواصفات التركيب والتشغيل

• متطلبات الأسلاك : فصل كابلات الإدخال والإخراج؛ تثبيت مفاعلات الإخراج لكابلات المحرك التي يزيد طولها عن 50 مترًا لتقليل التداخل الكهرومغناطيسي؛
• إعداد المعلمات : اضبط وقت التسارع وفقًا لخصائص الحمل (يوصى بـ 30-60 ثانية للمراوح) وقم بتحسين منحنيات V/f لضمان عزم الدوران المنخفض التردد؛
• التحقق من الاختبار : استخدم أجهزة تحليل الطاقة (مثل Chauvin Arnoux CA8331 المستخدمة في التجربة) لمراقبة استهلاك الطاقة ومستويات التوافقيات، وضمان الامتثال لأهداف التصميم.

الاستنتاج: محولات التردد تقود نموذجًا جديدًا في التحول الأخضر الصناعي

تُثبت هذه الدراسة التجريبية للمصنع تمامًا أن استبدال مُحوّلات التردد التقليدية Y-Δ بدءًا من مُحوّلات التردد خيارٌ لا مفر منه لتوفير الطاقة الصناعية. فهي لا تُحقق فقط خفضًا في استهلاك الطاقة يزيد عن 20%، بل تُحسّن أيضًا مرونة الإنتاج من خلال تنظيم السرعة الديناميكي، مع استرداد الاستثمار في غضون عام تقريبًا. على الرغم من وجود تحديات في التوافقيات، إلا أنه يُمكن السيطرة عليها بفعالية من خلال حلول الترشيح المناسبة .

في سياق التحول العالمي في مجال الطاقة، تطورت محولات التردد من مجرد أجهزة بسيطة لتوفير الطاقة إلى دعامات تقنية أساسية للتنمية الصناعية الخضراء. باختيار حلول محولات التردد المناسبة، يمكن للشركات خفض تكاليف الطاقة مع المساهمة في تحقيق أهداف التنمية المستدامة، مما يُرسي أساسًا متينًا لمزايا تنافسية طويلة الأمد في عصر الكربون المنخفض .
