المحاثيات: الخطوة الأولى لفهم قمع الترددات المتعددة

في أنظمة الطاقة الحديثة، مع انتشار استخدام الأحمال غير الخطية مثل محركات التردد المتغيرة والمحولات والتحويلات الإلكترونية للطاقة، تزداد مشكلات الترددات المتعددة خطورة بشكل متزايد. الترددات المتعددة — وهي مكونات الجهد أو التيار ذات الترددات التي تعتبر مضاعفات صحيحة للتردد الأساسي (50 هرتز أو 60 هرتز) — لا تقتصر على تقصير عمر الأجهزة فقط عن طريق التسبب في تسخين مفرط واهتزاز، بل يمكنها أيضًا أن تؤدي إلى مشكلات خطيرة في جودة الطاقة، بما في ذلك تشوه الجهد، وعدم أداء الدوائر الحماية بشكل صحيح، والتداخل مع أنظمة الاتصال. من بين العديد من تدابير قمع الترددات المتعددة — من المرشحات النشطة إلى المصائد الساكنة للترددات المتعددة — يبرز إضافة محاثي متسلسل إلى دائرة المكثف كحل بسيط ولكنه فعال من حيث التكلفة. تدرس هذه المقالة الدور الحاسم للمحاثيات في قمع الترددات المتعددة، من خلال الخوض في وظائفها ومعايير الاختيار وتطبيقاتها الحقيقية.

1. ما هي المحاثية ولماذا تعد لا تقدر بثمن في دوائر المكثف؟

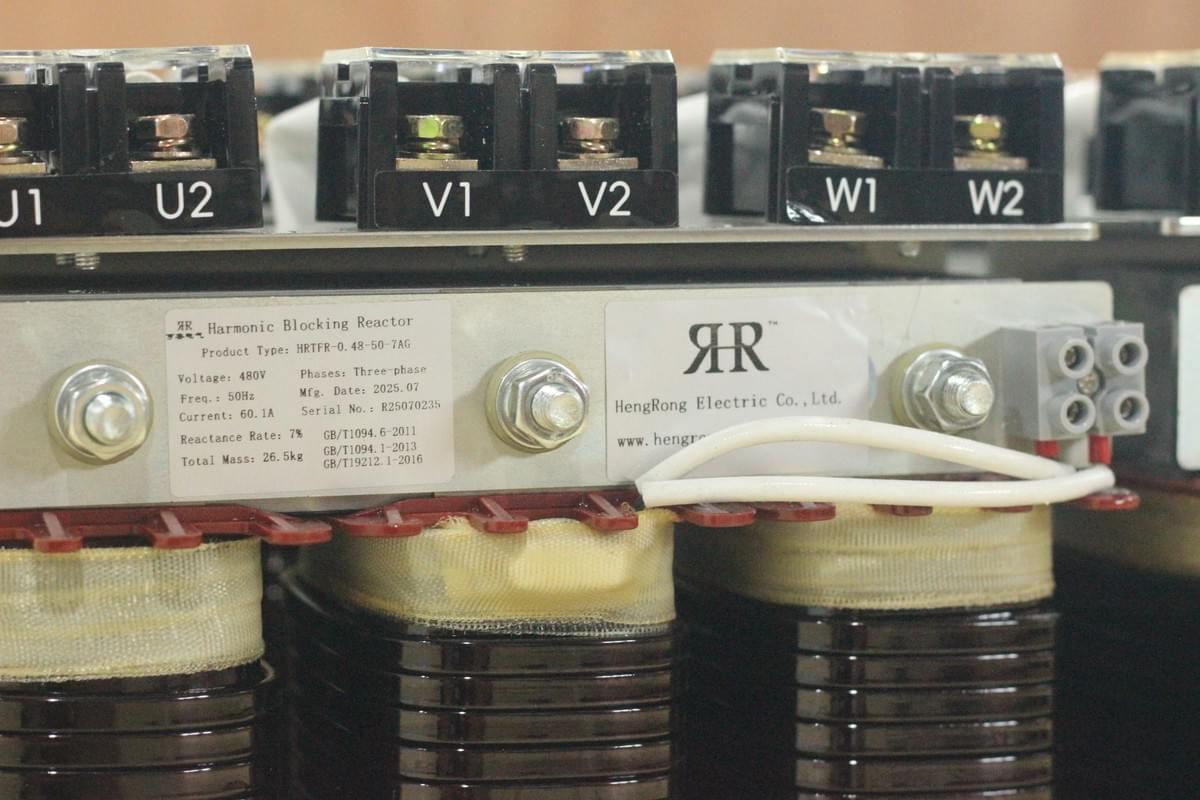

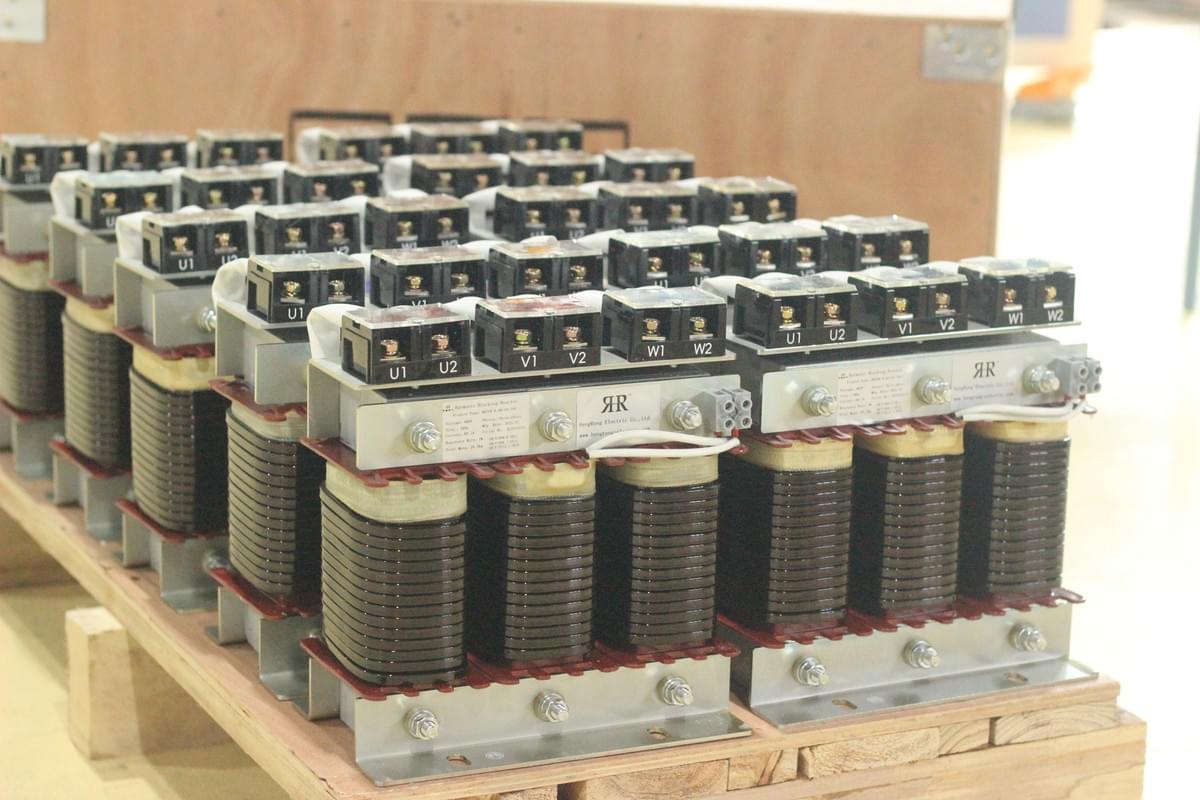

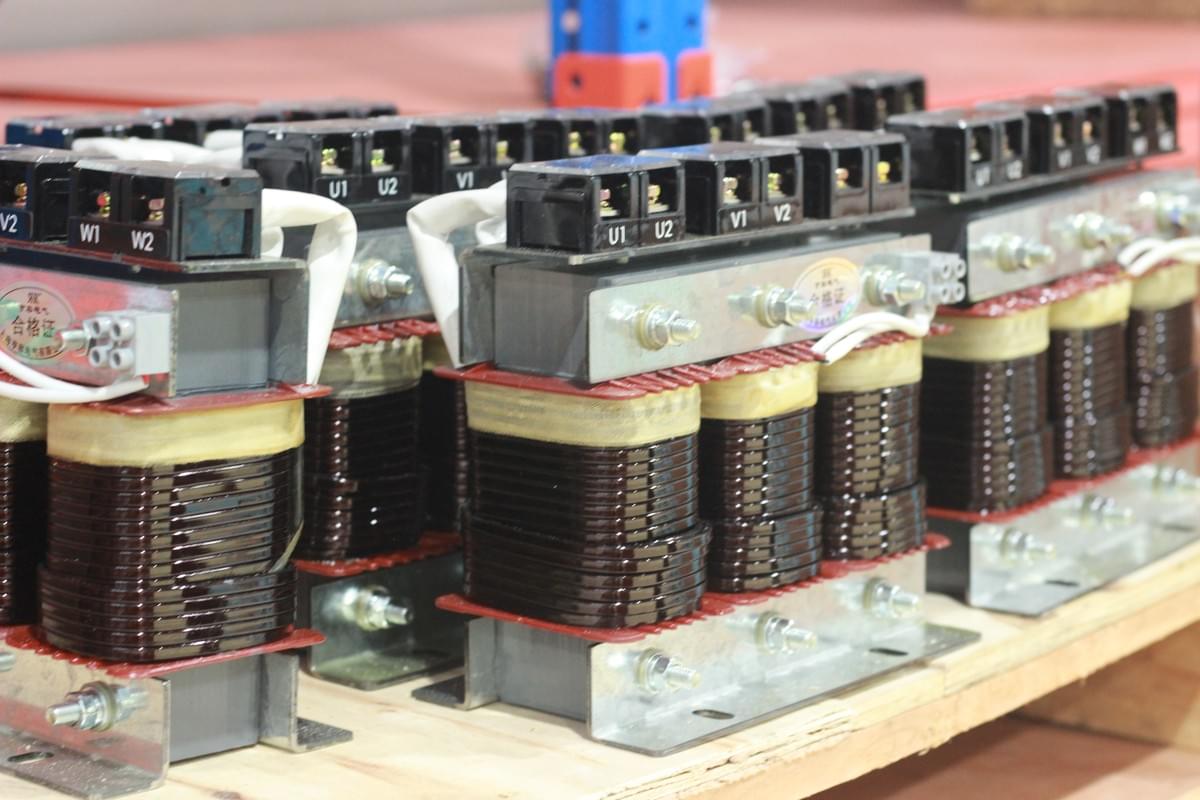

المحاثي، المعروف أيضًا باسم المُحاثي، هو مكون كهربائي ساكن يخزن الطاقة في مجال مغناطيسي عندما يمر التيار الكهربائي من خلاله. في أنظمة الطاقة، تم تصميم المحاثيات لإدخال مفاعلة مغناطيسية في الدوائر، والتي تُعاكس التغييرات في تدفق التيار، مما يجعلها لا تقدر بثمن في أنظمة التعويض بالمكثفات، حيث تُخدم كحماية ومحسِّن للأداء.

الوظائف الرئيسية للمحاثيات في دوائر المكثف

• قمع التيارات المتعددة التردد: تُظهر المكثفات بطبيعة الحال مقاومة منخفضة للترددات المتعددة عالية التردد، مما يعني أنها يمكن أن تعمل كـ"قنوات" غير مقصودة لتبذل التيارات المتعددة التردد. يُدخل المحاثي المتسلسل مفاعلة مغناطيسية تزداد مع التردد، مما يخلق حاجز يقلل من كمية التيار المتعدد التردد الذي يدخل بنك المكثف.
• تقليل التيارات الانبساطية: عندما يتم تشغيل المكثفات، يمكنها سحب التيارات الانبساطية عالية بشكل كبير بسبب قدرتها على الشحن بسرعة. يمكن أن تتجاوز هذه الزخمات 100 مرة من التيار المعياري، مما يؤدي إلى إتلاف المكثفات والأوامر الأخرى والمكونات الأخرى. تحدِّد المحاثيات هذا الانبساط عن طريق إبطاء معدل ارتفاع التيار، مما يضمن تشغيل سلس.
• تخفيف تضخيم الترددات المتعددة: في أنظمة الطاقة، يمكن أن يؤدي التفاعل بين بنوك المكثفات والمغناطيسية الموروثة للنظام (من المحولات والأسلاك، إلخ) إلى تكوين صدى متوازي عند ترددات متعددة معينة. يضخم هذا الصدى الجهد والتيار المتعدد التردد إلى مستويات خطيرة. تُحفِّز المحاثيات المقاومة الإجمالية لدائرة المكثف، مما يُحول ترددات الصدى بعيدًا عن الرتب الحرجة للترددات المتعددة (عادةً الرتب الثالثة والخامسة والسابعة) لمنع التضخيم.

بدون المحاثي، يصبح بنك المكثف المتوازي عبارة عن مسؤولية: مقاومته المنخفضة عند الترددات المتعددة تجذب التيارات المتعددة التردد الكبيرة، مما يزيد الخسائر ويزيد من خطر الصدى. في الحالات الخطيرة، يمكن أن يؤدي ذلك إلى انفجارات المكثف، وتسخين المحول، أو حتى فشلات متسلسلة في النظام. على سبيل المثال، شهدت مصنع الورق في أوروبا فشلات متكررة للمكثفات بسبب التيارات المتعددة التردد الخامسة غير المُضبوطة، مما أدى إلى توقف الإنتاج وتكاليف الاستبدال التي تجاوزت 100,000 دولار قبل تثبيت المحاثيات.

2. نسب المقاومة المختلفة، نتائج ترددات متعددة مختلفة بشكل كبير!

تُعرف نسبة المقاومة (المشار إليها بـ k) على أنها نسبة بين المقاومة المغناطيسية للمحاثي (X_L) والمقاومة السعوية للمكثف (X_C) عند التردد الأساسي. رياضيًّا، k = X_L / X_C. على الرغم من أن هذه النسبة تبدو مبسطة، إلا أنها تحدِّد ما إذا كانت دائرة المكثف ستمضغ الترددات المتعددة، أو تضخمها، أو تُحفِز الصدى الخطير.

لفهم تأثيرها، ضع في الاعتبار العلاقة بين k ورتبة التردد المتعدد (h). بالنسبة للتردد المتعدد المعطى (h مرات التردد الأساسي)، تنخفض المقاومة السعوية للمكثف بمقدار h (X_C,h = X_C / h)، بينما تزداد المقاومة المغناطيسية للمحاثي بمقدار h (X_L,h = X_L × h). هذا يعني أن نسبة المقاومة الفعالة عند التردد المتعدد h هي k × h².

كيف تُشكل قيم k سلوك النظام

• ✅ التطابق المناسب (k > 1 ÷ h²): عندما تتجاوز k 1/h² للتردد المتعدد السائد h، فإن مقاومة المحاثي عند ذلك التردد المتعدد تكون أكبر من مقاومة المكثف. هذا يضمن أن فرع المكثف يُظهر مقاومة عالية للتردد المتعدد، مما يصرف معظمها بعيدًا عن البنك ويقلل من تشوه النظام. على سبيل المثال، بالنسبة للتردد المتعدد الخامس (h=5)، 1/h² = 1/25 = 0.04. قيمة k = 0.05 (التي تُكبر من 0.04) تضمن أن التردد المتعدد الخامس يُضبّط.
• ❌ حد الصدى (k = 1 ÷ h²): عند هذه النقطة، تُلغى مقاومات المحاثي والمكثف عند التردد المتعدد h بعضها البعض (X_L,h = X_C,h)، مما يخلق حالة صدى متوازي. تصبح مقاومة الدائرة عالية بشكل كبير، مما يؤدي إلى تدفق σχεδىًّا كل التيارات المتعددة التردد إلى فرع المكثف. يمكن أن يؤدي ذلك إلى أحجام التيار من 10 إلى 100 مرة من القيمة المعيارية، مما يُدمر الأجهزة خلال ثوانٍ.
• ❌ تضخيم الترددات المتعددة (k < 1 ÷ h²): عندما تكون k أقل من 1/h²، فإن مقاومة المكثف عند التردد المتعدد h تكون أقل من مقاومة المحاثي، مما يحول بنك المكثف إلى مجرى للتيارات المتعددة التردد. أسوأ من ذلك، يمكن أن يؤدي الجمع بين بنك المكثف والمغناطيسية للنظام إلى تضخيم الترددات المتعددة، مع أن تشوه الجهد غالبًا ما يتجاوز الحدود المسموح بها (مثل معايير IEEE 519).

نتائج اختيار k الخاطئ قاسية. وجدت دراسة عام 2019 من المجلس الدولي للأنظمة الكهربائية الكبيرة (CIGRE) أن 30% من فشلات المكثفات في الأنظمة الصناعية مرتبطة بنسب المقاومة الخاطئة، حيث شملت 70% من هذه الحالات قيم k كانت منخفضة جدًا، مما أدى إلى تضخيم الترددات المتعددة.

3. كيف تختار نسبة المقاومة المناسبة؟ الطريقة والخطوات ودليل الحالة

يتطلب اختيار قيمة k المثلى تحليل منهجي لمتغيرات النظام والملفات المتعددة التردد والظروف التشغيلية. إليك نهج خطوة بخطوة:

3.1 العوامل الرئيسية التي يجب مراعتها

1. رتبة التردد المتعدد السائد (h): تحديد التردد المتعدد الأكثر انتشارًا في النظام (مثل الرتبة الثالثة في المباني التجارية التي تحتوي على الأضواء الفلورسنتية، والخامسة في المصانع الصناعية التي تحتوي على محركات المحرك).
2. قدرة بنك المكثف (Qc): التقييم الإجمالي لقدرة التفاعلية للبنك المكثفي، عادةً في كيلو فاراد أو ميجا فاراد.
3. قدرة انقطاع الطاقة في الحمل (Sd): مقياس لقدرة النظام على توفير التيار أثناء العطل، بالمايجا فاراد. إنه يعكس المقاومة الموروثة للنظام.
4. تحمل التشغيل المتدهور: ما إذا كان النظام يجب أن يبقى مستقرًا إذا فشلت بعض وحدات المكثف (مما يقلل من القدرة الإجمالية).
5. تقييم التيار للمحاثي: يجب ألا يتجاوز التيار الإجمالي عبر المحاثي (الأساسي + الترددات المتعددة) 1.3 مرة من التيار المعياري لمنع التسخين.

3.2 الحساب الأساسي: نسبة التيار المتعدد التردد

المقياس الحرج هو نسبة التيار المتعدد التردد الذي يدفق إلى فرع المكثف (Ich) إلى التيار المتعدد التردد الإجمالي (Ih) في النظام. هذه النسبة تشير إلى مدى فعالية المحاثي في صرف الترددات المتعددة بعيدًا عن المكثف:

Ich/Ih = 1 ÷ [1 + (k - 1/h²) × (Qc/Sd)]

تشير النسبة الأقل (مثل <0.3) إلى قمع فعال للترددات المتعددة، بينما تشير النسبة >0.7 إلى أن المكثف يمتص ترددات متعددة مفرطة.

3.3 الإرشادات التجريبية

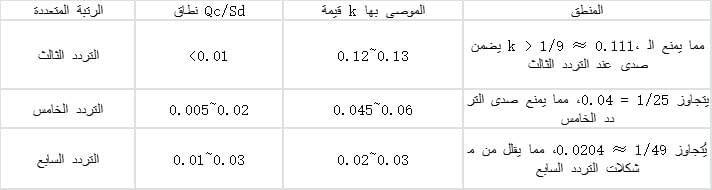

للمحاولة السريعة، إليك قيم k الموصى بها بناءً على الترددات المتعددة الشائعة ونسب Qc/Sd (نسبة قدرة المكثف إلى قدرة انقطاع الطاقة للنظام):

3.4 مثال على الحساب

مصنع تصنيع به نظام 10 كيلو فولت يحتوي على قدرة انقطاع الطاقة (Sd) 200 ميجا فاراد وتخطط لتركيب بنك مكثف 1800 كيلو فاراد (Qc).

1. احسب Qc/Sd: 1800 كيلو فاراد ÷ 200,000 كيلو فاراد = 0.009.
2. التردد المتعدد السائد هو الخامس (h=5)، لذلك 1/h² = 0.04.
3. من الجدول، يتراوح Qc/Sd = 0.009 في نطاق التردد الخامس، لذلك k = 0.05~0.06.
4. تحقق من Ich/Ih: بالنسبة لـ k=0.05، Ich/Ih = 1 ÷ [1 + (0.05 - 0.04) × 0.009] ≈ 0.99، مما يشير إلى امتصاص ضئيل للترددات المتعددة.

إذا كان النظام يحتوي على Qc/Sd أعلى (مثل 0.02)، فسيكون بحاجة إلى k أعلى (مثل 0.06) للحفاظ على القمع.

4. أربع مخاطر شائعة عند اختيار المحاثيات

حتى المهندسين الخبراء يمكنهم ارتكاب أخطاء خطيرة عند اختيار المحاثيات. إليك أربع مخاطر يجب تجنبها:

4.1 تجاهل التشغيل المتدهور

يمكن أن تفشل وحدات المكثف بمرور الوقت بسبب الضغط الجهدي أو التشيخ، مما يقلل من قدرة البنك الإجمالية. عندما تفشل 25% من الوحدات، تنخفض القدرة المتبقية إلى 75%، لكن السعة المكثفية المكافئة تزداد بنسبة ~33% (لأنه يقل عدد الوحدات المتوازية يرفع السعة المكثفية الإجمالية). هذا يقلل من قيمة k الفعالة (k_new = k_original × نسبة القدرة المتبقية). على سبيل المثال، يصبح k=0.05 مع 75% من القدرة المتبقية 0.0375، وهو أقل من حد التردد الخامس 0.04 — مما يُخاطر بالصدى. תמיד صممْ لأسوأ ظروف (مثل فشل 30% من الوحدات).

4.2 التركيز فقط على قمع الانبساط

يستخدم بعض المصممين قيم k منخفضة للغاية (0.001~0.01) لحدود التيارات الانبساطية، بافتراض أن هذا يحل جميع المشكلات. ومع ذلك، فإن هذه القيم المنخفضة جدًا من k تقل بكثير عن 1/25 = 0.04، مما يضخم الترددات الخامسة والسابعة. استخدمت مصنع معالجة الأطعمة المحاثيات ذات k=0.01، مما قلل من الانبساط لكن تسبب في زيادة التيارات المتعددة التردد الخامسة ثلاث مرات، مما أدى إلى تسخين المحولات وتشغيل إغلاقات فورية.

4.3 تخطي حسابات التيار

تحمل المحاثيات كل من التيارات الأساسية والترددات المتعددة. التيار الإجمالي هو الجذر التربيعي لجملة مربعات هذه المكونات (I_total = √(I_fundamental² + I_harmonic²)). على سبيل المثال، قد يحمل المحاثي ذو التيار المعياري 100 أمبير 90 أمبير أساسي + 50 أمبير متعدد التردد، مما ينتج عنه I_total = √(90² + 50²) ≈ 103 أمبير — ضمن التقييم 1.3× (130 أمبير). ومع ذلك، يمكن أن يؤدي تجاهل الترددات المتعددة إلى التحميل الزائد؛ المحاثيات ذات النواة الحديدية معرضة بشكل خاص، حيث أن التشبع من التيار الزائد يُضعف أدائها.

4.4 تجاهل تذبذبات التردد

نادرًا ما يبقى تردد الشبكة بالضبط عند 50 هرتز أو 60 هرتز — التذبذبات بـ ±1 هرتز شائعة. هذا يُحول ترددات الصدى: انخفاض 1 هرتز (إلى 49 هرتز) يقلل من تردد التردد الخامس إلى 245 هرتز، مما يُغيِّر k الفعال المطلوب للقمع. قد يعمل k=0.05 عند 50 هرتز مثل 0.048 عند 49 هرتز، مما يُضيق هامش الأمان. תמיד أضف عازلة أمان 10–15% لقيم k لمراعاة التغيرات في التردد.

5. دراسة حالة: اختيار المحاثي لنظم 10 كيلو فولت و35 كيلو فولت

السيناريو 1: محطة التحويل 10 كيلو فولت مع التردد الخامس السائد

تحتوي محطة التحويل البلدية على حمل 10 كيلو فولت مع Sd=200 ميجا فاراد وتخطط لتركيب بنك مكثف 1800 كيلو فاراد. يظهر تحليل الترددات المتعددة تشوه التردد الخامس عند 8% (مما يتجاوز الحد 5% وفقًا لـ IEEE 519).

الخطوات:

1. Qc/Sd = 1800 / 200,000 = 0.009.
2. الهدف k للتردد الخامس: 0.05~0.06.
3. تحقق من التشغيل المتدهور: فشل 3 وحدات (خسارة 25%) يقلل من القدرة إلى 1350 كيلو فاراد، k_new = 0.05 × 0.75 = 0.0375. هذا أقل قليلاً من 0.04 (1/25)، مما يُخاطر بالصدى.
4. الحل: زيادة k إلى 0.06. مع خسارة 25%، يصبح k_new = 0.06 × 0.75 = 0.045، وهو أعلى من 0.04 — آمن من الصدى.
5. النتيجة: بعد التركيب، ينخفض تشوه التردد الخامس إلى 2.3%، ويُحدَّد التيارات الانبساطية إلى 15× التيار المعياري (منخفضة من 80× بدون المحاثيات).

السيناريو 2: مصنع صناعي 35 كيلو فولت مع مشكلات التردد الثالث

يحتوي نظام مصنع الصفائح 35 كيلو فولت على Sd=500 ميجا فاراد وبنك مكثف 5000 كيلو فاراد. تشوه التردد الثالث 12% بسبب الأفران القوسية.

الخطوات:

1. Qc/Sd = 5000 / 500,000 = 0.01.
2. يتطلب التردد الثالث k > 1/9 ≈ 0.111. k الموصى بها: 0.12~0.13.
3. التشغيل المتدهور: فشل 10% من الوحدات يقلل من القدرة إلى 4500 كيلو فاراد، k_new = 0.12 × 0.9 = 0.108 — أقل قليلاً من 0.111.
4. الحل: اختيار k=0.13. مع خسارة 10%، يصبح k_new = 0.13 × 0.9 = 0.117 > 0.111، مما يضمن الأمان.
5. النتيجة: ينخفض تشوه التردد الثالث إلى 3.8%، ويرتفع متوسط عمر المكثف مرتين من 3 إلى 6 سنوات.

6. الخلاصة: اختيار المحاثي المناسب هو المفتاح لقمع الترددات المتعددة

المحاثيات هي أبطال غير المعلنون في أنظمة الطاقة، حيث توازن بين الحاجة إلى قمع الترددات المتعددة، وتحديد التيارات الانبساطية، ومنع الصدى. تعتمد فعاليتها على نسبة المقاومة (k)، والتي يجب أن تُصمم وفقًا لملف التردد المتعدد للنظام، وقدرة انقطاع الطاقة، والتقييدات التشغيلية.

النقاط الرئيسية:

• يُعزى الأولوية لقمع الترددات المتعددة على تحكم الانبساط؛ يُعالج k المُختار بشكل جيد كليهما.
• احتسب التشغيل المتدهور وتذبذبات التردد مع عوامل الأمان.
• تحقق من التيار الإجمالي للمحاثي لتفادي التحميل الزائد.

مع تطور أنظمة الطاقة بشكل أكثر تعقيدًا مع دمج الطاقة المتجددة والأحمال غير الخطية، سيصبح دور المحاثيات أكثر أهمية. من خلال اختيار المحاثيات علميًّا، يمكن للمهندسين ضمان استقرار النظام، وإطالة عمر الأجهزة، والحفاظ على جودة طاقة عالية — مما يُثبت أن حتى المكونات الصغيرة يمكن أن تُحدث فرقًا كبيرًا.

هل تواجه صعوبة في اختيار المكثفات والمفاعلات؟

اترك تعليقًا أو راسلنا - شركة هينجرونغ للكهرباء المحدودة، المُصنّعة للمفاعلات وغيرها من المعدات الكهربائية، هنا للإجابة على أي استفسارات لديك!
