مع التوسع المستمر في نطاق نظام الطاقة والنمو السريع لتكامل الطاقة المتجددة، وخاصةً في شبكات الطاقة المُستقبِلة في المناطق المتقدمة اقتصاديًا مثل شرق الصين، تتميز شبكة الطاقة بجهد 500 كيلو فولت بكثافة هيكلها وإطارها المُعقّد وتركيز أحمالها العالي. ويتزايد مستوى تيار قصر الدائرة على قضبان التوزيع بجهد 500 كيلو فولت في محطات التوزيع الفرعية المحورية التابعة لشبكة الحلقة الرئيسية عامًا بعد عام، وقد تجاوزت بعض محطات التوزيع الرئيسية سعة القطع المُصنّفة لقواطع الدائرة (عادةً 50 كيلو أمبير أو 63 كيلو أمبير)، مما يُشكّل تهديدًا خطيرًا لسلامة معدات الشبكة واستقرار تشغيلها. وتُغيّر الإجراءات التقليدية، مثل فصل الخطوط وتعديل وصلات التوصيل وتقسيم قضبان التوزيع، طوبولوجيا الشبكة الأصلية بشكل مباشر، مما يؤدي إلى توزيع غير منطقي لتدفق الطاقة، وانخفاض سعة النقل، وإضعاف استقرار النظام. وقد ازداد اعتماد المفاعلات التسلسلية، كحل أساسي للحد من تيار قصر الدائرة، مع مزايا التحكم الدقيق، والحد الأدنى من اضطراب الشبكة، ومرونة النشر، في مراحل تخطيط وتجديد شبكات الطاقة المُستقبِلة ذات القيود الصارمة لتيار قصر الدائرة. استنادًا إلى مشاريع عملية تم تكليفها مثل محطة سيجينغ 500 كيلو فولت ومحطة يانجشينغ في شبكة الطاقة في شنغهاي، توضح هذه المقالة أساليب تصميم النظام والمعايير الفنية الرئيسية وتأثيرات التطبيق الهندسي لمفاعلات سلسلة 500 كيلو فولت، مما يوفر مرجعًا فنيًا قيمًا للترويج لها وتطبيقها على نطاق واسع.

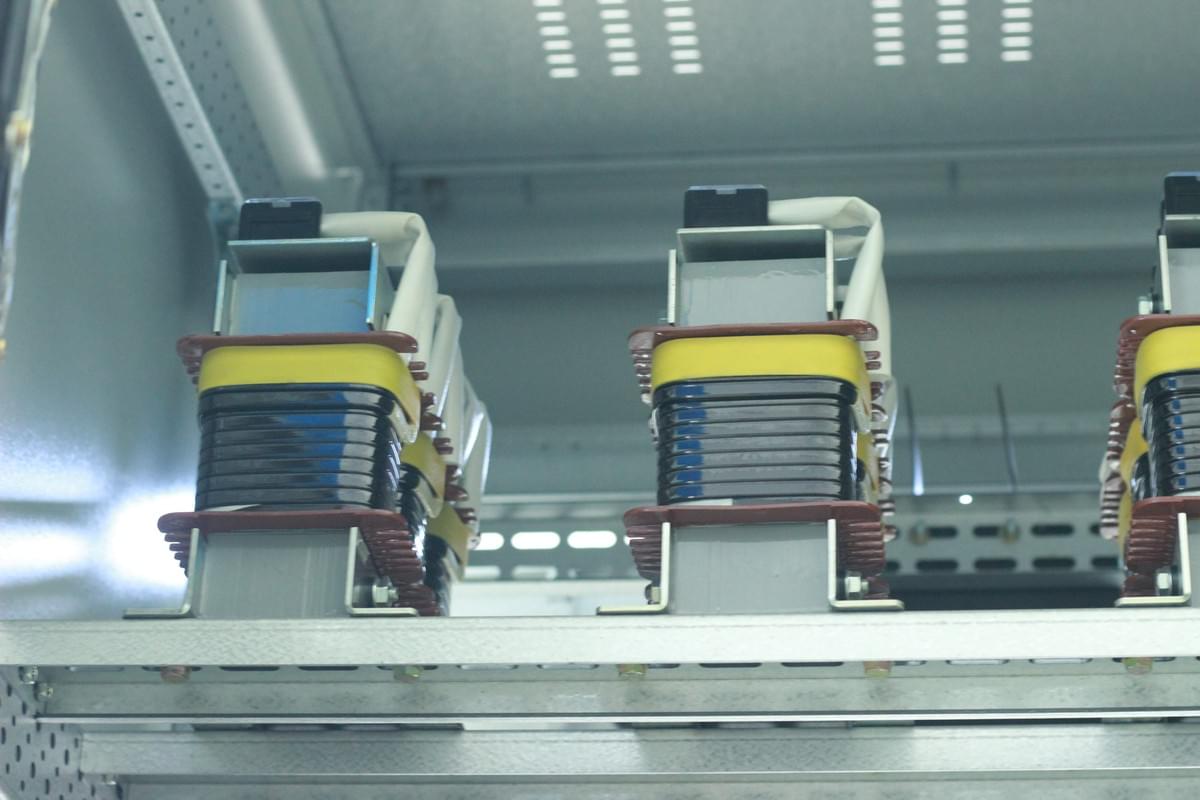

المفاعلات المتسلسلة الأولى: المعدات الأساسية للتحكم في تيار الدائرة القصيرة لشبكة 500 كيلو فولت
تلعب المفاعلات المتسلسلة، كمكونات حثية متصلة على التوالي بخطوط الطاقة، دورًا لا غنى عنه في شبكات الطاقة 500 كيلو فولت من خلال معالجة مشكلات تجاوز تيار الدائرة القصيرة مع تقليل التأثيرات السلبية على التشغيل العادي للشبكة:
1. تحديد دقيق لتيار الدائرة القصيرة
يكمن مبدأ عمل المفاعلات المتسلسلة في زيادة معاوقة حلقات قصر الدائرة. عند حدوث عطل قصر دائرة في الشبكة، تُقيّد المفاعلة الحثية للمفاعل معدل ارتفاع التيار، وتحدّ من ذروة تيار قصر الدائرة ضمن القدرة الآمنة لقواطع الدائرة. على سبيل المثال، نجح المفاعل المتسلسلة 28Ω المُركّب في محطة يانغشينغ بجهد 500 كيلو فولت في شنغهاي في خفض تيار قصر الدائرة ثلاثي الأطوار في محطة جول رود القريبة بجهد 500 كيلو فولت من 68 كيلو أمبير (متجاوزًا حد القاطع البالغ 63 كيلو أمبير) إلى 59 كيلو أمبير، بهامش أمان كافٍ بنسبة 6.3%، مما يقضي تمامًا على خطر انفجار قاطع الدائرة أو تلفه بسبب الحمل الزائد أثناء حدوث الأعطال.
2. الحد الأدنى من اضطراب الشبكة
بخلاف الإجراءات التقليدية التي تُعطّل بنية الشبكة الأصلية، تحافظ المفاعلات المتسلسلة على سلامة شبكة نقل الطاقة، ولها تأثير ضئيل على تدفق الطاقة في الحالة المستقرة. تُظهر بيانات التشغيل الهندسي أن المفاعلات المتسلسلة المُختارة والمُهيأة بشكل صحيح تؤثر على تدفق الطاقة في الحالة المستقرة للشبكة بنسبة أقل من 5%، وهي نسبة أقل بكثير من الاضطراب الذي قد يتجاوز 15% والذي تُسببه الطرق التقليدية مثل تقسيم الخط. تضمن هذه الميزة ثبات جودة جهد الشبكة، واستقرار ترددها، وموثوقية مصدر الطاقة، مع تحقيق الحد من تيار القصر الكهربائي.
3. القدرة على التكيف مع التنمية طويلة الأمد
صُممت مفاعلات السلسلة عالية الجودة بمنظور استشرافي لمواكبة أوضاع التشغيل الحالية والانتقالية وطويلة الأمد للشبكة. خلال مرحلة التصميم، تُراعى عوامل مثل نمو الأحمال المستقبلية، وربط محطة الطاقة الجديدة، وتحسين هيكل الشبكة بشكل كامل لضمان قدرة معايير أداء المفاعل (مثل قيمة المقاومة، والتيار المقنن) على التكيف مع تغيرات ظروف الشبكة على مدى 15-20 عامًا. على سبيل المثال، ظل المفاعل التسلسلي في محطة سيجينغ بجهد 500 كيلو فولت، والذي دخل الخدمة عام 2018، يعمل بكامل طاقته خلال ثلاث جولات من تحديثات الشبكة وزيادة الأحمال، دون الحاجة إلى تعديلات أو استبدال متكررة، مما قلل بشكل كبير من تكاليف الاستثمار والصيانة لشبكة الطاقة طوال دورة حياتها.

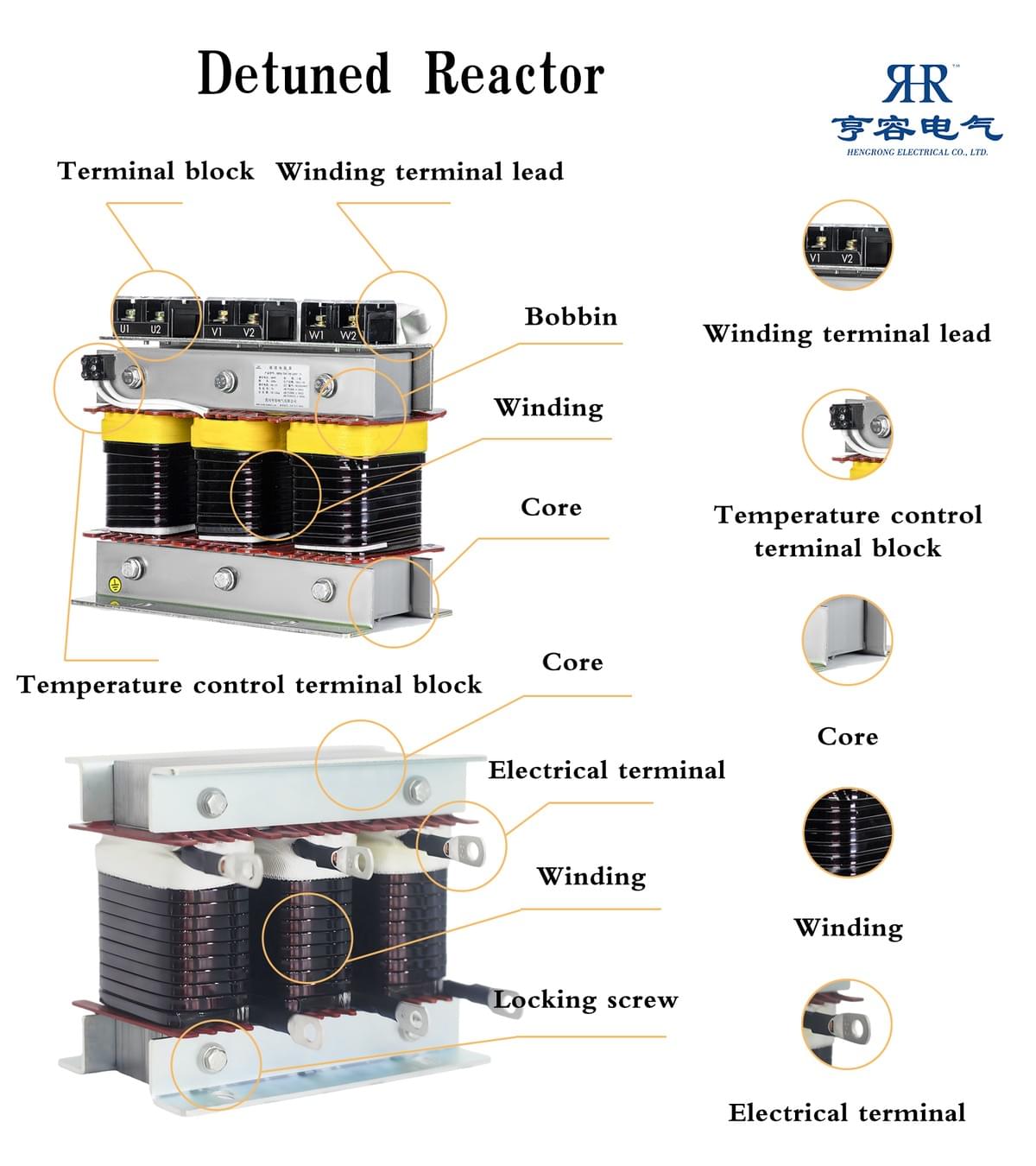

II. تصميم نظام المفاعلات المتسلسلة: خمسة أبعاد أساسية لشبكات 500 كيلو فولت
يعتمد الأداء وتأثير التطبيق للمفاعلات المتسلسلة في شبكات الطاقة 500 كيلو فولت على التصميم الدقيق عبر أبعاد رئيسية متعددة، ودمج المتطلبات الفنية والجدوى الهندسية والفوائد الاقتصادية:
1. اختيار موقع التثبيت
يعد اختيار موقع التثبيت شرطًا أساسيًا بالغ الأهمية لضمان فعالية المفاعلات المتسلسلة، ويتطلب تحليلًا شاملاً لعوامل متعددة:
- أولاً، إجراء حسابات كاملة لتيار الدائرة القصيرة للشبكة بأكملها لتحديد محطات الطاقة الفرعية ذات تيار الدائرة القصيرة الزائد ونقاط التحكم الرئيسية، مثل نقاط تجميع الطاقة لمحطات الطاقة الكبيرة، وعقد المحور لممرات النقل الرئيسية، والمناطق الحضرية ذات الكثافة العالية للحمل.
- إعطاء الأولوية لتركيب المفاعلات على الخطوط ذات أكبر مساهمة في تيار الدائرة القصيرة في محطة الطاقة الفرعية؛ بالنسبة للخطوط ذات مستويات التيار المماثلة، حدد الخطوط ذات تدفق الطاقة الطبيعي الأقل، وهامش سعة حمل التيار الكافي، وظروف البناء المواتية (على سبيل المثال، مساحة كافية للموقع، والنقل المريح لتثبيت المعدات).
- مثال حالة: لمعالجة مشكلة تجاوز تيار القصر في محطة جول رود، تم تركيب المفاعل التسلسلي في محطة يانغشينغ أخيرًا على ممر نقل الطاقة يانغشينغ-واير بجهد 500 كيلو فولت بعد جولات متعددة من المحاكاة والتحقق. لم يقتصر هذا الاختيار على تحقيق الحد الأمثل من تيار القصر فحسب، بل تجنب أيضًا الانقطاعات التشغيلية في محطة واير القريبة، وحسّن توزيع تدفق الطاقة في شبكة الطاقة الحلقية بجهد 500 كيلو فولت في شرق الصين، وخفّض من صعوبة وتكلفة البناء من خلال الاستفادة من ممر الخطوط الحالي ومساحة المحطة.
2. اختيار قيمة المقاومة
تُعد قيمة مقاومة المفاعلات المتسلسلة معلمة أساسية تعمل على تحقيق التوازن بين تأثير الحد من تيار الدائرة القصيرة والتشغيل الاقتصادي للشبكة، ويتم تحديدها من خلال المبادئ التالية:
- المبدأ الأساسي: من ناحية، يجب أن تكون قيمة المقاومة كافية للحد من تيار الدائرة القصيرة إلى أقل من قدرة قاطع الدائرة على المقاطعة بهامش معقول (عادة 5٪ -10٪)؛ من ناحية أخرى، يجب أن تكون صغيرة قدر الإمكان لتقليل فقدان الطاقة التفاعلية وانخفاض الجهد وهدر الطاقة أثناء التشغيل العادي.
- الممارسة الهندسية: في مشروع محطة سيجينغ بجهد 500 كيلو فولت، تم اعتماد مفاعل تسلسلي 14Ω بناءً على نتائج محاكاة الشبكة، مما أدى إلى خفض تيار قصر الدائرة في المحطة الفرعية المستهدفة من 65 كيلو أمبير إلى 58 كيلو أمبير مع التحكم في فقدان القدرة التفاعلية إلى ما يقارب 3% من القدرة الاسمية للخط. في محطة يانغشينغ، ونظرًا لارتفاع مستوى تيار قصر الدائرة في محطة جول رود، تم توصيل مفاعلين 14Ω على التوالي لتحقيق مقاومة إجمالية تبلغ 28Ω، مما يلبي متطلبات الحد الفعال للتيار عند 24Ω أو أكثر. لم يضمن هذا التكوين التأثير المحدد فحسب، بل استفاد أيضًا من عمليات التصنيع المتطورة لمفاعلات 14Ω، مما قلل من تكاليف شراء المعدات ودورات التسليم.
3. تحديد التيار المقدر
يجب أن يتوافق التيار المقدر للمفاعلات المتسلسلة مع الحد الأقصى لتيار التشغيل لخط النقل المقابل ويجب الاحتفاظ به بهامش كافٍ لاستيعاب نمو الحمل المستقبلي وظروف التشغيل غير الطبيعية:
المتطلبات الأساسية: لا ينبغي أن يكون التيار المقدر للمفاعل أقل من التيار المسموح به على المدى الطويل لخط النقل، والذي عادة ما يكون 1.2-1.3 مرة من التيار المقدر للخط، لضمان التشغيل الآمن في ظل ظروف الحمل الكامل والأحمال الزائدة العابرة (على سبيل المثال، فترات ذروة الحمل، وضع التشغيل بخط واحد).
- مثال حالة: كان التيار المقنن لخط يانغشينغ-واير الأصلي بجهد 500 كيلو فولت 2.4 كيلو أمبير، ولكن بالنظر إلى النمو المتوقع في الحمل بنسبة 30% خلال السنوات العشر القادمة، ومتطلبات تشغيل الموصل عند درجة حرارة 80 درجة مئوية بعد تحديث الخط وإعادة بنائه، صُمم المفاعل التسلسلي بتيار مقنن قدره 3 كيلو أمبير. يضمن هذا التصميم تشغيل المفاعل بثبات دون ارتفاع درجة حرارته، حتى عند تشغيل الخط بأقصى حمل أو عند زيادة الحمل المؤقت.
4. مخطط تعويض القدرة التفاعلية
تُولّد المفاعلات المتسلسلة حتمًا فقدانًا في القدرة التفاعلية أثناء التشغيل، يتناسب طرديًا مع مربع قدرة نقل الخط. بالنسبة لخطوط الجهد العالي 500 كيلو فولت ذات سعة النقل الكبيرة، يُمكن أن يؤثر هذا الفقد بشكل كبير على توازن القدرة التفاعلية الإقليمية وجودة جهد الشبكة، مما يتطلب دعم تدابير تعويض القدرة التفاعلية:
مرجع البيانات: يولد مفاعل سلسلة 28Ω يعمل بقوة إرسال تبلغ 2600 ميجا فار حوالي 760 ميجا فار من فقدان الطاقة التفاعلية، وهو ما يمثل حوالي 29٪ من سعة نقل الخط، مما قد يتسبب في انخفاض الجهد بنسبة 3-5٪ عند الطرف المستقبل إذا لم يتم تعويضه.
- إجراءات التعويض: لمعالجة هذه المشكلة، تُركّب مفاعلات منخفضة الجهد (عادةً 10 كيلو فولت أو 35 كيلو فولت) في محطات التحويل المقابلة لامتصاص الطاقة التفاعلية الزائدة والحفاظ على توازن الطاقة التفاعلية للشبكة. أُضيفت مجموعتان أو ثلاث مجموعات من مفاعلات الجهد المنخفض بجهد 35 كيلو فولت في كلٍّ من محطتي سيجينغ 500 كيلو فولت ويانغشينغ، بسعة إجمالية تبلغ 800 ميجا فولت و1000 ميجا فولت على التوالي، مما عوض بفعالية فقدان الطاقة التفاعلية للمفاعلات المتسلسلة، وضمن بقاء انحراف جهد الشبكة ضمن نطاق ±2% المحدد وفقًا للمعايير الوطنية.
5. متطلبات التصميم الإضافية
بالإضافة إلى المعلمات الرئيسية المذكورة أعلاه، يجب أن يلبي تصميم نظام المفاعلات المتسلسلة أيضًا المتطلبات الفنية التالية لضمان التشغيل الموثوق به وسهولة الصيانة:
الحسابات الكهربائية: إجراء عمليات محاكاة كهربائية شاملة، بما في ذلك حساب تيار الدائرة القصيرة، وتحليل تدفق الطاقة، ومحاكاة الاستقرار العابر، والتحقق من انخفاض الجهد لتقييم تأثير المفاعلات المتسلسلة على الشبكة بالكامل في ظل ظروف تشغيل مختلفة.
- معلمات المعدات: حدد بوضوح المؤشرات الفنية الرئيسية مثل السعة المقدرة، وتيار الاستقرار الديناميكي (≥ 2.5 مرة التيار المقدر)، وتيار الاستقرار الحراري (≥ 1.8 مرة التيار المقدر لمدة 3 ثوانٍ)، ومستوى العزل (اعتماد فئة 252 كيلو فولت لمفاعلات 500 كيلو فولت) لضمان قدرة المفاعل على تحمل التأثيرات الكهرومغناطيسية والحرارية أثناء أعطال الدائرة القصيرة.
- الأسلاك الكهربائية: إضافة مفاتيح تجاوز على جانبي المفاعل التسلسلي للسماح بعزل المفاعل عن الشبكة أثناء الصيانة أو الظروف غير الطبيعية دون التأثير على تشغيل الخط؛ تعيين مرحلة الاستعداد لتعزيز موثوقية النظام وتلبية معيار السلامة N-1 لشبكة الطاقة، بما يتماشى مع إرشادات تصميم الشبكة الدولية مثل معايير PJM Grid وIEC.
ثالثًا. الفعالية الهندسية: القيمة العملية للمفاعلات المتسلسلة
لقد حقق تطبيق المفاعلات المتسلسلة في شبكة الطاقة الكهربائية في شنغهاي 500 كيلو فولت فوائد تقنية واقتصادية واجتماعية ملحوظة، مما يؤكد جدوى وتفوق هذا الحل:
1. التحكم في تيار الدائرة القصيرة المتوافق
بعد تشغيل مشاريع المفاعلات المتسلسلة، تم التحكم الكامل في تيار قصر الدائرة في محطات التحويل الفرعية المُحمّلة، مثل محطة طريق جول، ضمن النطاق الآمن لقواطع الدائرة. تُظهر البيانات الإحصائية لعام كامل من التشغيل أن متوسط تيار قصر الدائرة ثلاثي الأطوار في هذه المحطات يبلغ 57.8 كيلو أمبير، وبقيمة قصوى تبلغ 59.2 كيلو أمبير، وجميعها أقل من حد قدرة القطع البالغ 63 كيلو أمبير، مما يُجنّب مخاطر السلامة المحتملة الناتجة عن تعطل المعدات.
2. تعزيز استقرار الشبكة
خلال فترة التشغيل التي استمرت عامًا واحدًا، لم يُلاحظ أي توزيع غير طبيعي لتدفق الطاقة، أو تقلبات في الجهد، أو مشاكل مؤقتة في الاستقرار في الشبكة. تُظهر نتائج محاكاة سيناريوهات الأعطال الشديدة (مثل انقطاع خط واحد، أو تعطل المحول) أن المفاعلات المتسلسلة لا تؤثر على قدرة الشبكة على تجاوز الأعطال، بل يمكنها تحسين هامش الاستقرار المؤقت للنظام بنسبة 3-5% عن طريق الحد من تأثير تيار القصر الكهربائي.
3. الاقتصاد الأمثل
بالمقارنة مع الخطط البديلة، مثل استبدال قواطع الدائرة عالية السعة (بتكلفة حوالي 30 مليون يوان للمجموعة الواحدة) أو إعادة بناء خطوط النقل (بتكلفة حوالي 15 مليون يوان للكيلومتر)، يتميز حل المفاعلات المتسلسلة بمزايا اقتصادية كبيرة. يبلغ إجمالي استثمار مشروع مفاعلات محطة يانغشينغ المتسلسلة حوالي 8 ملايين يوان، ويصل الانخفاض السنوي في فقدان الطاقة الناتج عن نظام تعويض القدرة التفاعلية الداعم إلى أكثر من 3 ملايين كيلوواط/ساعة، أي ما يعادل منفعة اقتصادية سنوية تبلغ حوالي 1.8 مليون يوان (بمعدل 0.6 يوان/كيلوواط/ساعة)، مع فترة استرداد استثمار لا تتجاوز 4.5 سنوات.
4. قابلية التوسع القوية
يُراعي تصميم سلسلة المفاعلات احتياجات تطوير الشبكة المستقبلية بشكل كامل. عند زيادة حمل الشبكة أو ربط محطات طاقة جديدة خلال السنوات العشر إلى الخمس عشرة القادمة، لن تكون هناك حاجة لاستبدال المفاعلات الحالية؛ بل يكفي تعديل سعة مفاعلات الجهد المنخفض الداعمة أو إضافة وحدات مفاعل إضافية لتلبية متطلبات التحكم الجديدة في تيار القصر، مما يُحسّن بشكل كبير من قدرة الشبكة على التكيف مع التغيرات المستقبلية.
رابعًا: اعتبارات رئيسية للاختيار والتشغيل
1. التخصيص الدقيق
يجب أن يستند اختيار المفاعلات المتسلسلة إلى بيانات الشبكة التفصيلية، بما في ذلك تقارير حساب تيار القصر، وبيانات توزيع تدفق الطاقة، وتوقعات نمو الأحمال. من الضروري تجنب الاختيار العشوائي للمفاعلات عالية المقاومة (التي تزيد من فقدان الطاقة) أو المفاعلات منخفضة المقاومة (التي لا تلبي متطلبات الحد من التيار). في الوقت نفسه، ينبغي إعطاء الأولوية للمنتجات من الشركات المصنعة ذات عمليات التصنيع المتطورة والخبرة الهندسية الواسعة لضمان جودة المفاعل وموثوقيته.
2. التشغيل والصيانة الروتينية
ولضمان التشغيل المستقر على المدى الطويل للمفاعلات المتسلسلة، ينبغي تنفيذ تدابير الصيانة التالية:
المراقبة المنتظمة: استخدام أنظمة المراقبة عبر الإنترنت لتتبع درجة حرارة تشغيل المفاعل (درجة حرارة القلب ≤105 درجة مئوية)، وسعة الاهتزاز (≤0.1 مم)، ومقاومة العزل (≥1000MΩ) في الوقت الفعلي، وإصدار تحذيرات مبكرة للبيانات غير الطبيعية.
- التفتيش الدوري: إجراء عمليات تفتيش في الموقع كل ستة أشهر، بما في ذلك تنظيف الغبار والحطام السطحي لضمان تبديد الحرارة بشكل فعال، والتحقق من إحكام ربط مسامير التوصيل، والتحقق من سلامة مواد العزل.
- معايرة المعلمات: التحقق من تأثير تعويض القدرة التفاعلية وجودة جهد الشبكة كل عام، وضبط وضع تشغيل المفاعلات ذات الجهد المنخفض على الفور وفقًا للتغيرات في ظروف الشبكة للحفاظ على توازن القدرة التفاعلية الأمثل.
3. الاتجاهات التكنولوجية
مع تطور تكنولوجيا الشبكة الذكية وإلكترونيات الطاقة، سوف تتطور سلسلة المفاعلات المستقبلية في اتجاه الذكاء والتصغير والخسارة المنخفضة:
المراقبة الذكية: دمج أجهزة استشعار إنترنت الأشياء وتكنولوجيا الحوسبة الحافة لتحقيق مراقبة في الوقت الفعلي لحالة تشغيل المفاعل وتشخيص الأخطاء والصيانة التنبؤية، مما يقلل من تكاليف التفتيش اليدوي ويحسن موثوقية التشغيل.
- الابتكار في المواد: اعتماد مواد مغناطيسية جديدة مثل السبائك غير المتبلورة والسبائك النانوية لتقليل خسائر قلب المفاعل بنسبة 20-30% وتقليل حجمه ووزنه بنسبة 15-20%، مما يحسن مرونة التركيب ويقلل من إشغال الأرض.
- التصميم المعياري: اعتماد هيكل معياري يسمح بالجمع المرن بين سعة المفاعل وفقًا لمتطلبات الشبكة، وتحقيق النشر والتوسع السريع، والتكيف مع احتياجات بناء الشبكات الذكية وتكامل الطاقة المتجددة.
الاستنتاج الخامس: مفاعلات السلسلة تُمكّن شبكات 500 كيلو فولت آمنة وفعالة
تُعد المفاعلات المتسلسلة معدات أساسية لا غنى عنها للتحكم في تيار قصر الدائرة في شبكات الطاقة بجهد 500 كيلو فولت، حيث تجمع بين مزايا التحديد الدقيق للتيار، والحد الأدنى من اضطراب الشبكة، والكفاءة الاقتصادية، وقابلية التوسع العالية. ومن خلال التصميم العلمي للمعايير الرئيسية، مثل موقع التركيب، وقيمة المقاومة، والتيار المقنن، ودعم أنظمة تعويض القدرة التفاعلية، يمكن للمفاعلات المتسلسلة حل مشكلة تجاوز تيار قصر الدائرة بفعالية، مع ضمان تشغيل مستقر وآمن واقتصادي للشبكة.
مع استمرار توسع نظام الطاقة وزيادة دمج الطاقة المتجددة، سيزداد الطلب على التحكم في تيارات القصر في شبكات الطاقة ذات الجهد 500 كيلو فولت وحتى أعلى من ذلك. ستلعب المفاعلات المتسلسلة، بتقنياتها المتطورة ومزاياها الجلية، دورًا متزايد الأهمية في بناء الشبكات مستقبلًا. إذا واجهت شبكة الطاقة لديك تحديات مثل تجاوز تيارات القصر، أو ضغط تشغيل المعدات، أو توزيع تدفق الطاقة بشكل غير معقول، فلا تتردد في تزويدنا بمعلومات مفصلة مثل مستوى جهد الشبكة، وقيمة تيارات القصر، وخصائص الحمل، ومتطلبات قلب المفاعل. ستُخصص شركة هينغ رونغ إلكتريك المحدودة مخطط تصميم حصري لنظام المفاعلات المتسلسلة بناءً على حسابات محاكاة احترافية وخبرة هندسية، مما يُساعد شبكة الطاقة لديك على تحقيق تشغيل آمن ومستقر وفعال.
