الدور الحاسم للمفاعلات في أنظمة الطاقة: نظرية ومحاكاة قمع الجهد الزائد لتردد الطاقة

في أنظمة الطاقة الحديثة، يُعد ضمان سلامة واستقرار نقل الكهرباء أولوية قصوى لمقدمي الخدمات وفرق الهندسة. ومن أكثر المشكلات شيوعًا وخطورةً ارتفاع جهد تردد الطاقة، خاصةً في خطوط النقل عالية الجهد لمسافات طويلة. فبدون سيطرة فعّالة، قد يُؤدي هذا الارتفاع في الجهد إلى إتلاف المعدات وتعطيل العمليات.

لمواجهة هذا التحدي، أصبحت المفاعلات حلاً أساسياً لتثبيت الجهد. تستكشف هذه المقالة المبادئ الأساسية، والحسابات النظرية، وعمليات التحقق من صحة المحاكاة، والتطبيقات العملية للمفاعلات في الحد من ارتفاع جهد تردد الطاقة.

ما هو الجهد الزائد لتردد الطاقة ولماذا تعتبر المفاعلات ضرورية ؟

يشير ارتفاع الجهد الكهربائي الزائد إلى ارتفاع مؤقت في الجهد - عادةً عند تردد النظام - ناتج عن عمليات التبديل، أو إصلاح الأعطال، أو ظروف الحمل الخفيف. ورغم قصر مدة هذا النوع من ارتفاع الجهد، إلا أنه قد يتجاوز حدود العزل ويسبب أعطالاً خطيرة في المعدات.

أثناء التشغيل بدون حمل أو بحمل خفيف، تُظهر خطوط النقل خصائص سعوية قوية. يؤدي هذا إلى اختلال توازن الجهد، خاصةً عند الطرف المُستقبِل، حيث قد يتجاوز الجهد الطرف المُرسِل بشكل كبير. للسيطرة على هذا، تُركَّب مفاعلات تحويلية لامتصاص الطاقة التفاعلية الزائدة وإضعاف التأثيرات السعوية، مما يُثبِّت مستوى الجهد.

كيف تقوم المفاعلات بقمع الجهد الزائد ؟

بدون مفاعل، تُظهر خطوط النقل الطويلة، تحت أحمال خفيفة، سلوكًا سعويًا قويًا. هذا يُولّد تيارًا رئيسيًا يُعزز التدفق المغناطيسي للمولد، مما يُسبب ارتفاع الجهد عند الطرف المُرسِل، وخاصةً عند الطرف المُستقبِل.

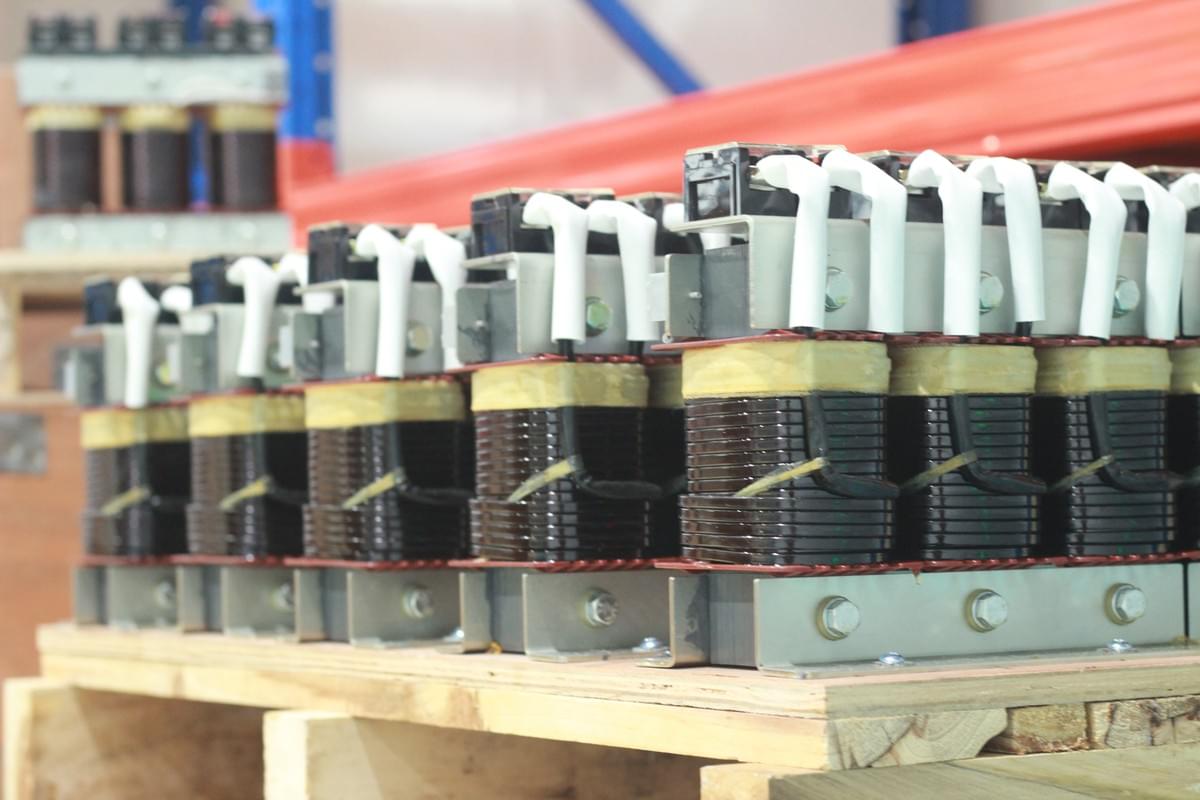

باعتبارها مكونات حثية، تعمل المفاعلات على مواجهة التيارات السعوية، مما يوفر العديد من الفوائد الرئيسية:

• قمع ردود الفعل السعوية للطاقة : عن طريق امتصاص الطاقة التفاعلية، تعمل المفاعلات على منع ارتفاع الجهد غير الضروري.
• معامل نقل الجهد المنخفض : يظهر التحليل النظري أن المفاعلات تقلل من عامل تكبير الجهد على طول الخط.
• نقاط رنين التحول : تعمل المفاعلات على تأخير الرنين على طول الخط، مما يؤدي إلى تجنب ذروات الجهد الخطيرة.
• تحسين استقرار النظام : مع ملفات تعريف الجهد الأكثر سلاسة، يتم حماية المعدات بشكل أفضل ضد الإجهاد الكهربائي.

باختصار، تعمل المفاعلات كمثبت للجهد، وهو أمر ضروري للحفاظ على بيئة تشغيل آمنة.

النمذجة النظرية: فهم تأثير المفاعل من خلال الحساب

لتوضيح فعالية المفاعلات بشكل أفضل، قمنا بنمذجة خط نقل نموذجي بجهد ٥٠٠ كيلو فولت بطول ٤٠٠ كيلومتر. أُدرجت معايير رئيسية، مثل محاثة الخط، والسعة، ومفاعلة المصدر، لحساب ظروف الجهد مع وجود المفاعلات وبدونها.

• بدون مفاعل : وصل جهد الطرف المستقبل إلى 1.32 مرة جهد المصدر.
• مع المفاعل : انخفضت هذه النسبة إلى 1.05، مع وصول أقصى جهد خطي إلى ذروته عند 1.09 مرة فقط من جهد المصدر.

وتؤكد هذه النتائج أن مفاعلات التحويل فعالة للغاية في تقليل سعة الجهد ومنع طفرات الجهد الزائد الخطيرة.

محاكاة EMTP: تصور فعالية

بالإضافة إلى التحليل النظري، استخدمنا ATP-EMTP، وهي أداة محاكاة قوية للدراسات العابرة الكهرومغناطيسية، لمقارنة السيناريوهين:

بدون مفاعل:

بعد التبديل خلال 0.04 ثانية، ارتفع جهد الطرف المستقبل بسرعة إلى 540 كيلو فولت، متجاوزًا بكثير جهد الطرف المرسل البالغ 408 كيلو فولت. أظهر الشكل الموجي تجاوزًا ملحوظًا وتباطؤًا في التعافي.

مع المفاعل:

عند إضافة مفاعل تحويلي إلى الطرف المستقبل، انخفض جهد الذروة إلى 429 كيلو فولت. استقر شكل الموجة بسرعة وحافظ على نفس طور جهد الدخل.

تظهر هذه النتائج المرئية بوضوح أن المفاعلات تعمل بشكل فعال على تقليل تجاوز الجهد وتحسين استقرار الشكل الموجي.

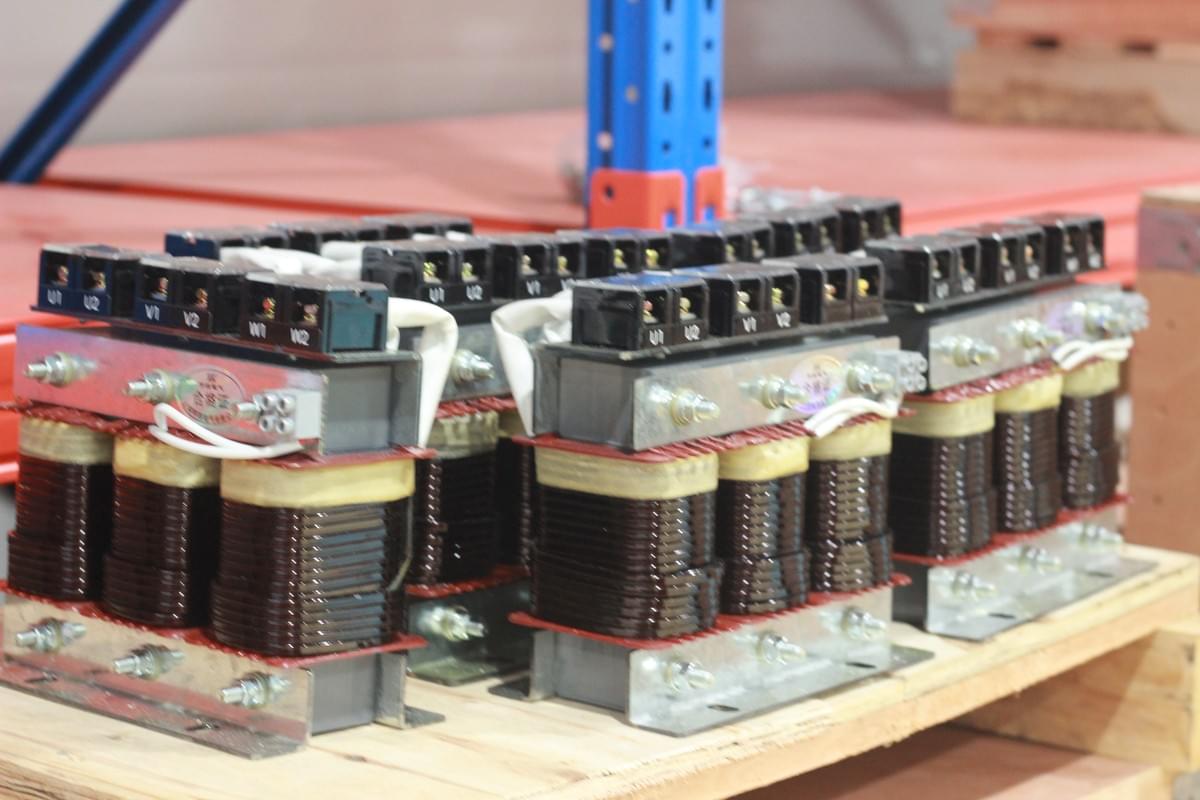

تكوين المفاعل: توصيات

في التطبيقات العملية، يُعدّ التكوين الصحيح للمفاعلات أمرًا بالغ الأهمية لتحقيق الأداء الأمثل. قد يؤدي عدم تحديد الحجم أو الموقع المناسب إلى عدم استقرار النظام أو آثار جانبية غير مقصودة. إليك بعض أفضل الممارسات:

• الهدف هو التعويض بنسبة 80% - 90% : عادةً ما يكون التعويض الجزئي كافياً لتقليل الجهد الزائد مع الحفاظ على سلوك السعة الضوئية.
• التعديل للخطوط الأقصر : على الخطوط القصيرة، تكون التأثيرات السعوية أقل وضوحًا - قد يكون التعويض الأقل أكثر ملاءمة.
• اختر نوع المفاعل المناسب : ضع في اعتبارك استخدام مفاعلات قابلة للتعديل أو التبديل للأنظمة ذات الأحمال الديناميكية.
• تجنب مشاكل الرنين : تحليل معاوقة النظام لمنع مشاكل التوافقيات أو الرنين بسبب التعويض الزائد.

ومن الضروري أيضًا التأكد من أن المفاعل يلبي متطلبات النظام فيما يتعلق بتصنيف الجهد والحدود الحرارية والمتانة الميكانيكية لضمان التشغيل على المدى الطويل.

المفاعلات: أكثر من مجرد تعويض - إنها حارس الجهد الكهربي للشبكة

من خلال التحليل النظري والمحاكاة، يتضح أن المفاعلات تلعب دورًا لا غنى عنه في أنظمة الطاقة. ومع قيام شركات المرافق بزيادة جهد النقل ومسافات الخطوط، يتزايد خطر ارتفاع الجهد. تُوفر المفاعلات وسيلةً مثبتةً وموثوقةً للحد من هذه المخاطر وضمان توصيل الطاقة بأمان.

من خلال تقليل تأثير التأثيرات السعوية في الخطوط ذات التحميل الخفيف، تساعد المفاعلات في الحفاظ على مستويات الجهد ضمن الحدود الآمنة، وتقليل إجهاد العزل، وإطالة عمر المعدات.

الاستنتاج: المفاعلات ضرورية لموثوقية

المفاعلات ليست مجرد أجهزة سلبية، بل هي مكونات فعّالة لنظام طاقة موثوق وآمن. فهي تضمن استقرار الجهد، وتُحسّن جودة الطاقة، وتحمي البنية التحتية الحيوية من حالات ارتفاع الجهد الكهربي المؤقت.

ومع استمرار تطور صناعة الطاقة مع تقنيات الشبكة الذكية، ونقل الجهد العالي لمسافات طويلة، والتكامل مع مصادر الطاقة المتجددة، فإن أهمية نشر المفاعلات سوف تزداد فقط.

إذا كان مشروعك يواجه تحديات تتعلق بالتحكم في الجهد الزائد أو استقرار خط النقل، فإن شركة Hengrong Electric CO., LTD. مستعدة لتوفير حلول مفاعل مخصصة - من الاختيار إلى تكامل النظام.
